3. gyakorlat: Maszk alkalmazása nyomvonalra

Ebben a gyakorlatban nyomvonal egy részét rejti el a nézetben.

Amikor maszkot alkalmaz egy nyomvonal egyik részére, a program nem rajzolja meg a nyomvonal alkotóelemeit, feliratait és jelölőpontjait. Ezek az elemek továbbra is léteznek, de el vannak rejtve a nézetben.

Ez a szolgáltatás akkor hasznos, ha egy csomóponton dolgozik. Sok esetben nincs szükség a csomóponton áthaladó nyomvonalgeometria megtekintésére. Ebben a gyakorlatban egy csomóponton áthaladó párhuzamos nyomvonal részét maszkolhatja.

Ez a gyakorlat a 2. gyakorlat: Nyomvonal szerkesztése fogóval rész folytatása.

A maszkolni kívánt nyomvonalszelvények meghatározása

1. Nyissa meg az Align-5.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

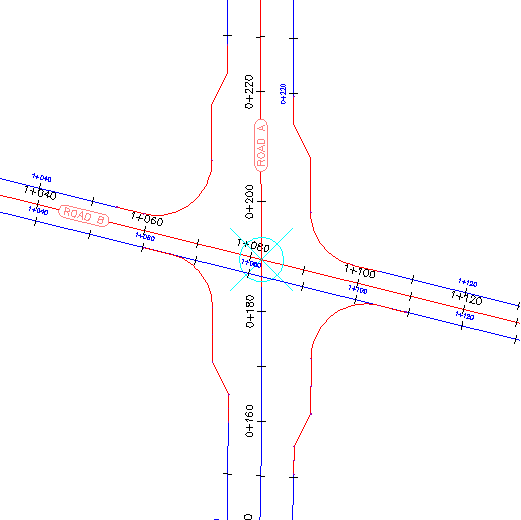

   A rajz egy négyirányú csomópontot tartalmaz. Figyelje meg, hogy a Road A út mentén lévő párhuzamos nyomvonalak nem jelennek meg a csomópont területén. Minden ilyen nyomvonalra maszk van alkalmazva azon a területen, amely csomóponton halad át. A következő lépésekben maszkot alkalmaz a Road B út mentén lévő párhuzamos nyomvonalakra.

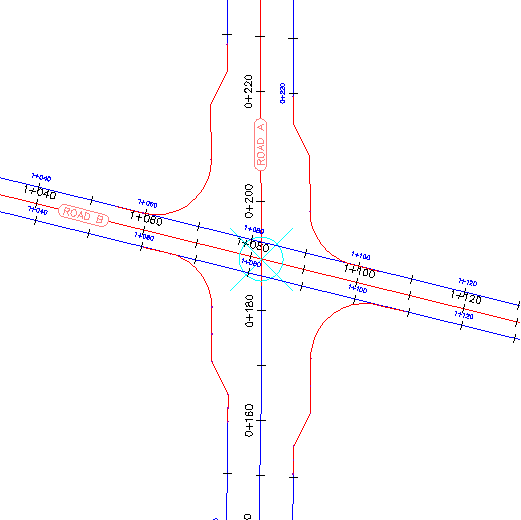

2. Jelölje ki a Road B út északi oldalán lévő párhuzamos nyomvonalat.
3. Kattintson a Párhuzamos nyomvonal lap Módosítás panel Nyomvonal tulajdonságai legördülő lista Nyomvonal tulajdonságai elemre.
4. A Nyomvonal tulajdonságai párbeszédpanelen kattintson a Maszkolás fülre.
5. A Maszkolás lapon kattintson a gombra.

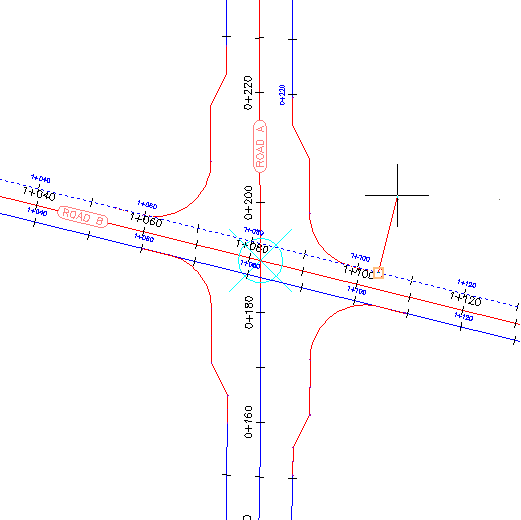

6. A rajzban kattintson az északnyugati szegélylekerekítés végpontjára a maszkolt régió kezdőpontjának meghatározásához.

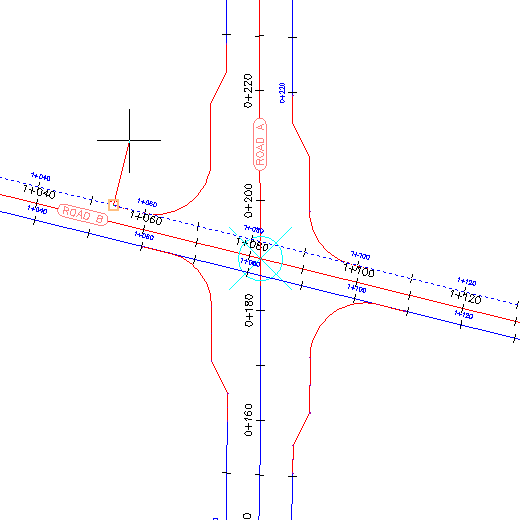

7. Kattintson az északnyugati szegélylekerekítés végpontjára a maszkolt régió végpontjának meghatározásához.

8. A Nyomvonal tulajdonságai párbeszédpanelen kattintson az Alkalmaz gombra.

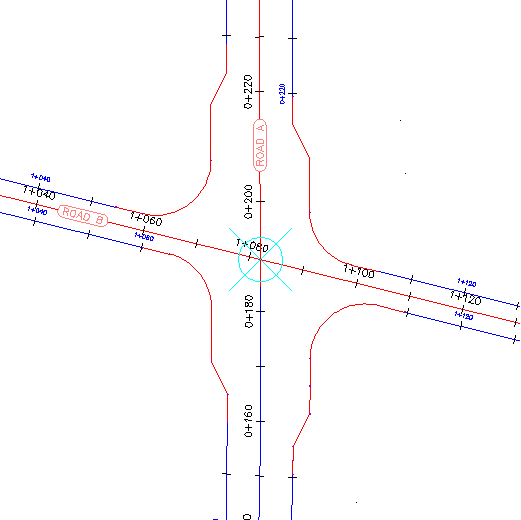

   A program alkalmazza a maszkot a megadott régióra.



További lehetőségek: Alkalmazzon maszkokat a nyugatról keletre tartó út párhuzamos nyomvonalaira.

Az oktatóanyagot a Párhuzamos nyomvonalak használata című fejezettel folytathatja.
