1. gyakorlat: Mintakeresztszelvények mentése eszközpalettára

Ebben a gyakorlatban eszközpalettát hozhat létre, majd mentheti a mintarajzban szereplő mintakeresztszelvényeket.

Eszközpaletta létrehozása

1. Nyissa meg az Assembly-3a.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz egy meglévő talajfelületet tartalmaz, valamint 50 lábnyi, egy javasolt kisajátítási határvonalat meghatározó tengelynyomvonalakat és vonalláncokat.

2. Ha az alkotóelemeket tartalmazó Eszközpaletta nem látható, kattintson az Alap lap Paletták panel Eszközpaletták elemre.
3. Az eszközpalettában kattintson a jobb gombbal az Eszközpaletták vezérlősávra. Kattintson a Civil angolszász alkotóelemek gombra.
4. Kattintson a jobb gombbal az Eszközpaletták vezérlősávra. Kattintson az Új paletta gombra.

   Létrejön egy Új paletta nevű új eszközpaletta.

5. Cserélje le az Új paletta nevet Tutorial Assemblies névre.

Mintakeresztszelvények mentése eszközpalettára

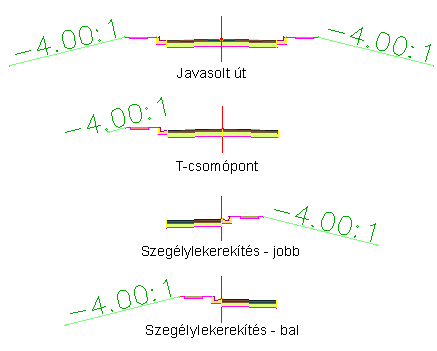

1. Nagyítson rá a felület jobb oldalán lévő mintakeresztszelvényre.

2. A Proposed Road mintakeresztszelvényen jelölje ki a kiindulási vonalat.
   Megjegyzés:

   Ne a fogókkal húzza a kiindulási vonal jelölőt.

3. Kattintson a kiindulási vonal jelölőjének aljára. Húzza a kiindulási vonalat a Tutorial Assemblies eszközpalettára.

   A mintakeresztszelvény képe és neve megjelenik az eszközpalettán.

4. Ismételje a 2. és 3. lépést a többi három mintakeresztszelvényen.
5. A Tutorial Assemblies eszközpalettán kattintson a jobb gombbal egy üres területre. Kattintson a Megjelenítési beállítások gombra.
6. A Megjelenítési beállítások párbeszédpanelen mozgassa a Képméret csúszkát jobbra az eszközpalettán lévő képek méretének növeléséhez. Kattintson az OK gombra.
7. A Tutorial Assemblies eszközpalettán mozgassa a mutatót a Curb Return Left (CR-L) mintakeresztszelvény fölé.

   Figyelje meg, hogy megjelenik egy eszköztipp. Az eszköztipp szövege automatikusan jön létre az eredeti mintakeresztszelvény leírásából.

   Megjegyzés:

   Az eredeti mintakeresztszelvény leírásának megtekintéséhez kattintson a jobb gombbal az Eszköztár Kereső lapján lévő mintakeresztszelvényre. Válassza a Tulajdonságok lehetőséget. A leírás a Mintakeresztszelvény tulajdonságok párbeszédpanel Információ lapján jelenik meg.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Mintakeresztszelvények másolása eszközkatalógusba részre.
