2. gyakorlat: Csomópont függőleges geometriájának szerkesztése

Ebben a gyakorlatban egy csomópont objektum függőleges geometriáját meghatározó hossz-szelvényeket szerkesztheti. A hossz-szelvényeket grafikusan és parametrikusan szerkesztheti, majd megvizsgálhatja, milyen hatással vannak a módosítások a csomópontra.

Zárolt MSP-k megvizsgálása

1. Nyissa meg a Intersection-Edit-Vertical.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz egy főút (Road A út) és egy mellékút (Road C út) csomópontját tartalmazza.

2. A jobb alsó nézetablakban válassza ki az elrendezési hossz-szelvényt.

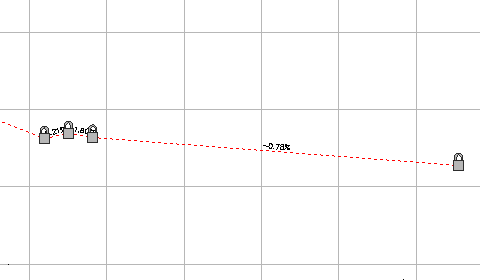

   Figyelje meg, hogy lakat ikonok jelennek meg három MSP-n. A lakat ikonok azt jelzik, hogy az MSP-k másik hossz-szelvényhez vannak rögzítve. A csomópont létrehozásakor a középső MSP azon a ponton jött létre, ahol a mellékút keresztezi a főút hossz-szelvényét. A másik két MSP azért jött létre, hogy fenntartsa a főút tetőszelvényét a csomópontban, és ezek zárolva vannak a főút éleihez.


3. Kattintson a Hossz-szelvény lap Módosítás panel Geometriaszerkesztő elemre.
4. A Hossz-szelvény tervezési eszközök eszköztáron kattintson a eszközre.

   A Hossz-szelvény elemek ablakban figyelje meg, hogy a ikon jelenik meg az 5-7. MSP Lezárás oszlopában.

5. Mozgassa a mutatót a ikon fölé a 6. MSP-nél.

   Egy eszköztippben jelenik meg a zárolt MSP információja, beleértve a nyomvonalat, hossz-szelvényt és csomópontot is. A csomópont-létrehozási folyamat részeként létrejött MSP-k dinamikusan kapcsolódnak a főút hossz-szelvényéhez.

   Megjegyzés:

   Az ikonra kattintva oldhatja fel az MSP zárolását. Ha nincs zárolva egy MSP, a hossz-szelvény már nem reagál a csomópont vagy a főút hossz-szelvény módosításaira.

6. Kattintson a ikonra a 8. MSP-nél.

   Az MSP zárolva van az aktuális szelvényen és magasságon. Figyelje meg, hogy egy másik ikon jelenik meg a hossz-szelvényen, és az MSP szelvény és az MSP magasság értékek már nem érhetők el. Az MSP-k kézzel is zárolhatók egy adott szelvényhez és magasságértékhez. A kézzel zárolt MSP-kre nincsenek hatással a hossz-szelvény más részeinek módosításai.


7. Zárja be a Hossz-szelvény tervezési eszközök eszköztárat.
8. A bal oldali nézetablakban jelölje ki a csomópont jelölőjét.

   A szalagon megjelenik a Csomópont fül. A csatlakozó út hossz-szelvény beállításának eszközei a Módosítás panelen jelennek meg. A szabványos hossz-szelvény szerkesztő eszközökkel szerkesztheti a főút hossz-szelvényét.

A mellékút esésének módosítása

1. Kattintson a Csomópont lap Módosítás panel Becsatlakozó út hossz-szelvénye elemre

   Megjelenik a Mellékút hossz-szelvényének szabályai párbeszédpanel. Ezen a párbeszédpanelen megadhatja a mellékút esésének bemenetét és kimenetét a csomópontból.

2. A Mellékút hossz-szelvényének szabályai párbeszédpanelen adja meg a következő paramétereket:
   Megjegyzés:

   A következő sorrendben írja be a paramétereket.

   • Esésszabályok alkalmazása: Igen
   • Távolságszabály az esés beállításához: Távolság megadása

     Ezzel a beállítással megadhatja a főút és a mellékút nyomvonalak csomópontjától mért távolságot. Ezzel kibővítheti a csatlakozó út esés szabályait a csomópont terjedelmén kívülre.

   • Távolság értéke: 100.000m
   • Maximális esésváltozás: 2.00%

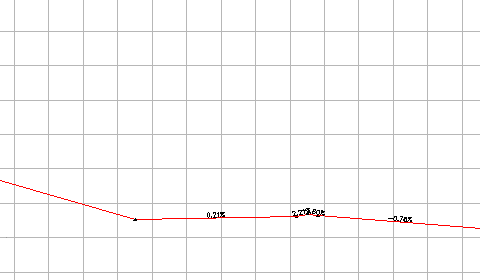

   A jobb alsó nézetablakban létrejön egy új MSP a zárolt MSP-ktől 100 méterre balra. A csomópontba lépő esés 0.21%, ami pontosan 2.00%-kal kevesebb, mint a főút esése.


3. A jobb alsó nézetablakban válassza ki az elrendezési hossz-szelvényt.

   Mozgathatja az MSP fogóját a hossz-szelvény kisebb módosításaihoz. Ha a fogót a hossz-szelvény esés szabályaiban meghatározott paramétertartományon kívülre húzza, a fogó visszaugrik az alapértelmezett helyére, amely megfelel az esés szabályainak.

4. Zárja be a Mellékút hossz-szelvényének szabályai párbeszédpanelt.
5. Nyomja le az Esc billentyűt.

Fenékpont hozzáadása szegélylekerekítés hossz-szelvényhez

1. A jobb felső nézetablakban nagyítson az Intersection - 2 - (SE) hossz-szelvény nézetre.

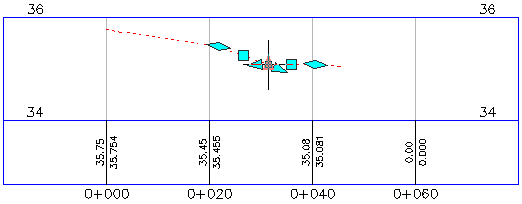

2. Válassza ki a hossz-szelvényt.

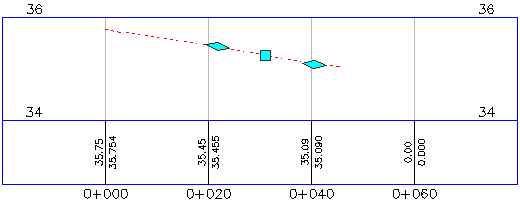

   A fogók jelzik a szegélylekerekítés hossz-szelvény terjedelmét. A terjedelmen kívül lévő hossz-szelvényrészek jelzik a párhuzamos hossz-szelvényeket. A párhuzamos hossz-szelvények módosításai hatással vannak a szegélylekerekítés hossz-szelvényekre, de a szegélylekerekítés hossz-szelvény módosításai nincsenek hatással a párhuzamos hossz-szelvényekre. A fogókkal bővítse a szegélylekerekítés hossz-szelvényt valamelyik párhuzamos hossz-szelvény mentén.


3. Kattintson a Hossz-szelvény lap Módosítás panel Geometriaszerkesztő elemre.
4. A Hossz-szelvény tervezési eszközök eszköztáron kattintson az MSP beillesztése elemre.

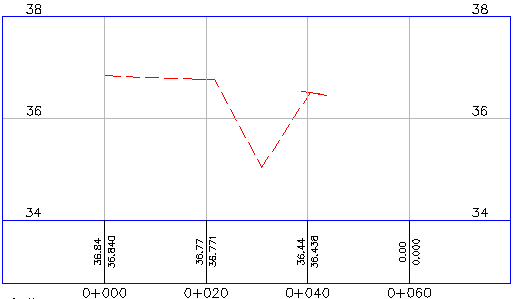

5. Kattintson a két fogó közé egy MSP elhelyezéséhez, így fenékpontot hoz létre a szegélylekerekítésen.


   A fenékpont megkönnyíti a vízelvezetést a szegélylekerekítés mentén. A következő eljárásokban láthatja, hogyan reagál a szegélylekerekítés más objektumok módosításaira.

6. Zárja be a Hossz-szelvény tervezési eszközök eszköztárat.

A főút nyomvonalának mozgatása

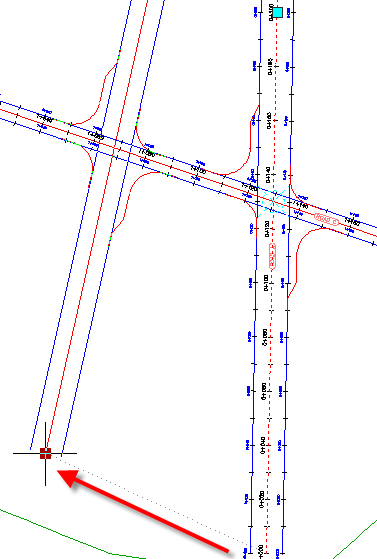

1. A bal oldali nézetablakban jelölje ki a Road A út nyomvonalát.
2. Válassza ki a Road A út nyomvonalának déli végénél lévő fogót. Húzza a fogót balra. Kattintson a fogó elhelyezéséhez.


   A jobb alsó nézetablakban figyelje meg, hogy a három dinamikusan zárolt MSP új helyre mozdult. Ez azért történt, mert mozgatta a nyomvonalat, amelyhez zárolva vannak.

   A jobb felső nézetablakban vizsgálja meg, milyen hatással vannak a csomópont helyének módosításai a módosított szegélylekerekítés hossz-szelvényre.

A főút hossz-szelvény magasságának módosítása

1. A felső nézetablakban húzza az oldalt a Road A út hossz-szelvény nézetére.

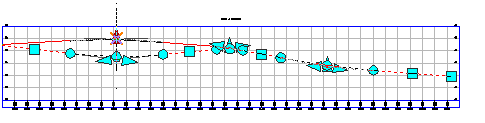

2. A Road A út hossz-szelvény nézetében jelölje ki az elrendezési hossz-szelvényt.
3. Válassza ki balról a második SP fogót. Húzza felfelé a fogót. Kattintson a fogó elhelyezéséhez.


   Az alsó nézetablakban figyelje meg, hogy a három zárolt MSP felfelé mozdult, hogy megfeleljen a főút magasságának.

   A jobb felső nézetablakban a délkeleti szegélylekerekítéshez adott MSP a megadott helyen maradt, de a hossz-szelvény végei felfelé mozdultak, hogy megfeleljenek a párhuzamos hossz-szelvények új magasságának. A szegélylekerekítés hossz-szelvény végei zárolva vannak a párhuzamos hossz-szelvényekhez. Kézzel kell frissítenie a hossz-szelvényen belül elhelyezett MSP-ket.



Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Nyomterv létrehozása és szerkesztése a csomópont területén részre.
