3. gyakorlat: Fej- és lábléc stílusának módosítása

Ebben a példában megtanulhatja, hogyan módosíthatja a fej- és láblécekben megjelenő adatokat.

Ez a gyakorlat az 2. gyakorlat: Feliratok mozgatása a fej- és láblécben rész folytatása.

A fej- és láblécstílus módosítása

1. Nyissa meg a Profile-6C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

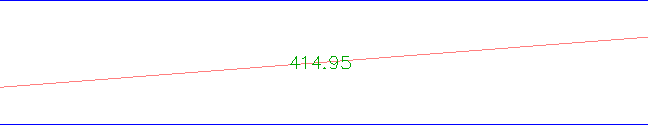

   Figyelje meg, hogy az alsó, Függőleges geometria fej- és láblécben a feliratokat az emelkedő érintők esetében az érintők eltakarják.


2. Jelölje ki a hossz-szelvény hálót. Kattintson a jobb gombbal. Kattintson a Hossz-szelvény nézet tulajdonságok menüpontra.
3. A Hossz-szelvény nézet tulajdonságok párbeszédpanel Fej-és láblécek lapjának Hely mezőjében válassza a Hossz-szelvény nézet alja elemet.
4. A Függőleges geometria sorban kattintson a Geometria melletti elemre.
5. A Válasszon fej- és láblécstílust listában kattintson az Aktuális kiválasztás szerkesztése elemre.
6. A Függőleges geometria fej- és láblécstílusa párbeszédpanel Fej- és lábléc adatok lapjának Feliratok és jelek területén a Hely mező mutatja, hogy milyen fej- és lábléc feliratok vannak a szerkesztőeszközök fókuszában. Győződjön meg arról, hogy az Emelkedő érintő elem van kijelölve.
7. A Feliratok és jelekterületen kattintson a Felirat létrehozás gombra.

   A Feliratstílus-tervező párbeszédpanel tartalmazza a feliratkomponensek létrehozásához és módosításához szükséges vezérlőket. Figyelje meg, hogy számos vezérlőeszköz áll rendelkezésére a fej- és lábléc feliratának formázásához.

8. A Szöveg gyűjteményben módosítsa az Igazítás beállítást Alul középen értékre.
9. Kattintson háromszor az OK gombra.
10. A Hossz-szelvény nézet tulajdonságok párbeszédpanelen kattintson az Alkalmaz gombra.

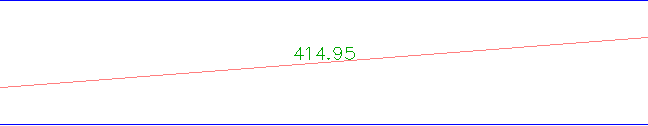

    Figyelje meg, hogy a rajzban a fej- és lábléc emelkedő érintő feliratának helyzete megváltozott.



    További lehetőségek: Változtassa meg a lejtő érintők, valamint a homorú és domború lekerekítések feliratainak helyét.
