4. gyakorlat: Felirattulajdonságok használata

A gyakorlat során megismerkedhet a hagyományos AutoCAD eszközök használatával különálló és csoportban lévő feliratok tulajdonságainak beállítására.

A következő elemek tulajdonságait módosíthatja:

• különálló feliratobjektum
• feliratobjektum-csoport

Ez a gyakorlat a 3. gyakorlat: Feliratok kijelölése és áthelyezése rész folytatása.

Felirat tulajdonságok megvizsgálása

Megjegyzés:

Ez a gyakorlat a Labels-2b.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. A parancssorba billentyűzze be a LIST parancsot.
2. A West Street nyomvonalon kattintson egy szelvényfeliratra és bármely feliratra, amely a távolság feletti irányszöget jelzi. Nyomja le az Enter billentyűt.

   Megjelenik az AutoCAD szövegablak, megjelenítve a kijelölt feliratobjektumok objektumtípusát, felirattípusát és fóliáját.

   Például az AECC_ALIGNMENT_STATION_LABEL_GROUP tulajdonságban

   • az ALIGNMENT az objektumtípus
   • a STATION_LABEL jelöli, hogy ez egy szelvényfelirat-objektum
   • a GROUP jelöli, hogy a feliratobjektum egy feliratcsoport része

   Az AECC_ALIGNMENT_TANGENT_LABEL után nem szerepel a GROUP szó, mert ez egy különálló objektumfelirat.

3. Zárja be az AutoCAD szövegablakot.

   A továbbiakban módosíthatja egy különálló feliratobjektum feliratstílusát.

Egyetlen felirat stílusának módosítása

1. Kattintson az ívfeliratra a 0+040 szelvény közelében. Kattintson a jobb gombbal. Válassza a Tulajdonságok menüpontot.
2. A Tulajdonságok palettán módosítsa az Ív feliratstílusa elemet Ív feliratstílusa Tervezési adatok értékre.
3. A felirat kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.

Feliratcsoportok stílusának módosítása

1. Kattintson a 0+040 szelvényfeliratra.

   Az összes szelvényfelirat kiemelésre kerül, jelezve, hogy egy feliratcsoporthoz tartoznak.

2. Kattintson a jobb gombbal. Válassza a Tulajdonságok menüpontot.
   Megjegyzés:

   A környezetfüggő menüből a Nyomvonalfeliratok szerkesztése menüpontot választva megjelenik a Nyomvonalak feliratai párbeszédpanel, ahol módosíthatja a nyomvonalfelirat-készletet.

3. A Tulajdonságok palettán, a Feliratozás alatt módosítsa a Főszelvény feliratstílusa elemet Osztójelre merőleges beállításúra.
4. Nyomja le az Esc billentyűt.

Felirat átfordítása a nyomvonal másik oldalára

1. Használja a Ctrl+kattintás kombinációt a PC: 0+018.54 geometriapont-feliratra.
2. A Tulajdonságok palettán vizsgálja meg az elérhető tulajdonságokat. Az Általános lapon módosítsa az Átfordított tulajdonságot Igaz értékre. Zárja be a Tulajdonságok palettát.
3. A feliratok kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.

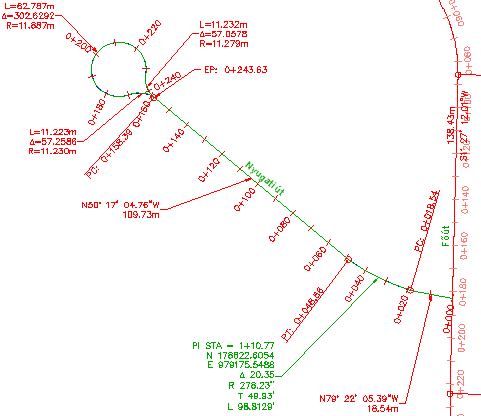

   Nyomvonalfeliratok módosított tulajdonságokkal

Az oktatóanyagot a következő, Felirat tartalmának módosítása című témakörrel folytathatja.
