Ebben a gyakorlatban megvizsgálja, hogyan vannak alkalmazva a körömvonal-alkotóelemek a keresztszelvényben lévő nyomtervmodellre. Megfigyelhet olyan szelvényeket, amelyeknél az aktuális körömvonal-számítási paraméterek nem megfelelőek a helyszín feltételeihez.
A meglévő nyomterv megvizsgálása
- Nyissa meg az Assembly-2a.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
A rajz két nézetablakot tartalmaz. Egy elkészült nyomterv mintakeresztszelvény jelenik meg a felső nézetablakban. Egy felület, nyomterv és hossz-szelvény nézet jelenik meg az alsó nézetablakban.
- Az alsó nézetablakban jelölje ki a nyomtervet. Kattintson a lap
panel
elemre. - A Keresztszelvény-szerkesztő lapon a

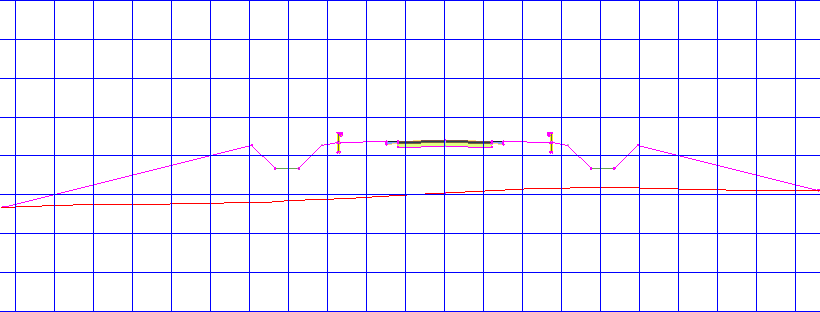

gombokkal derítse ki, hogy a Keresztező út mintakeresztszelvénye a nyomterv szelvényeire miként lett alkalmazva. A mintakeresztszelvény árkot hoz létre az út mindkét oldalán. A nyomterv elején és végén a bevágás és töltés mindkét oldalon viszonylag állandó.
A következő gyakorlatokban két feltétellel foglalkozhat:

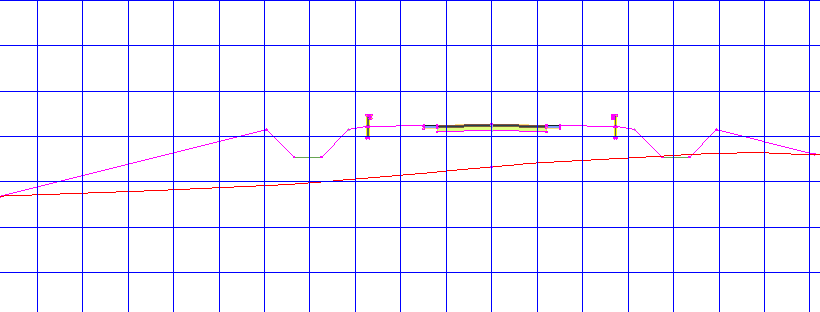

- Először a 0+00 és 1+00 szelvények közötti töltési feltétel viszonylag mély töltést eredményez a bal oldalon. Míg a nyomterv mintakeresztszelvény megfelelően van felépítve a nyomterv többi tartományához, módosíthatja a tervet, hogy más megközelítést használjon ezen a tartományon.

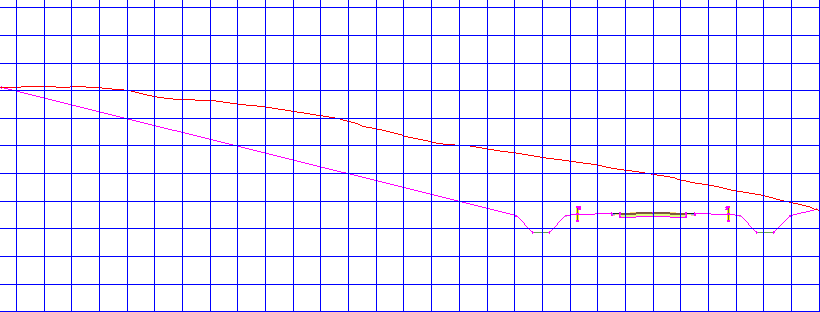

- Másodszor az 5+00 és 8+00 közötti szelvényeken sokkal nagyobb mennyiségű anyagot kell kivágnia a nyomterv bal oldaláról. Míg a Through Road mintakeresztszelvény a nyomterv legnagyobb részéhez megfelelő, ezeken a szelvényeken nem ideális.
- Először a 0+00 és 1+00 szelvények közötti töltési feltétel viszonylag mély töltést eredményez a bal oldalon. Míg a nyomterv mintakeresztszelvény megfelelően van felépítve a nyomterv többi tartományához, módosíthatja a tervet, hogy más megközelítést használjon ezen a tartományon.
- A Nyomterv-keresztszelvény megtekintése/szerkesztése eszközök eszköztáron kattintson a gombra, hogy visszatérjen a 0+00 szelvényre.
Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Feltételes alkotóelemek hozzáadása nyomterv mintakeresztszelvényhez részre.
