3. gyakorlat: Rajz megtekintése modellben

A gyakorlat során megismerkedhet néhány rajzobjektum-megjelenítési módszerrel háromdimenziós nézetben.

Ez a gyakorlat a 2. gyakorlat: Az objektum megjelenésének módosítása folytatása.

Objektum megjelenésének vizsgálata modellnézetekben

Megjegyzés:

Ez az oktatóanyag az előző gyakorlat Intro-2.dwg rajzát használja.

1. A bal oldali nézetablakra kattintva aktiválja azt.
2. Kattintson a Nézet lap Nézetek panel nézetek lista DK-i izometrikus elemre.

   Megjelenik a felület délkeleti izometrikus nézete a bal oldali nézetablakban, a jobb oldali nézetablak pedig helyszínrajzi nézetben marad.

3. Nagyítson a felület izometrikus nézetére.

   Figyelje meg a zöld és kék vonalakat. A zöld vonalak az elrendezési hossz-szelvények, amelyeket a hossz-szelvény nézetben vizsgált. Azért zöldek, mert a Modell nézetirány a stílusban megadja, hogy zöldek legyenek. A kék vonalak a felület alatt a vízszintes nyomvonalak, amelyekből a hossz-szelvények létrejöttek.

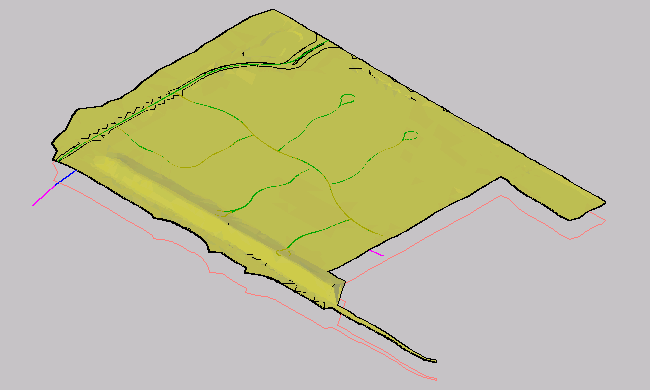

   A DK-i izometrikus 3D nézet



A felület vizuális stílusának módosítása

1. Kattintson a Nézet lap Nézetek panel Látványstílusok legördülő menü 3D drótváz elemre.

   Az AutoCAD látványstílusok biztosítják az objektumok gyors, alapvető megjelenítését, amely hasznos az AutoCAD Civil 3D programban a képernyőn végzett bemutatókhoz. A 3D drótváz látványstílus modellnézetben jeleníti meg a felületet, kitöltő anyag alkalmazása nélkül.

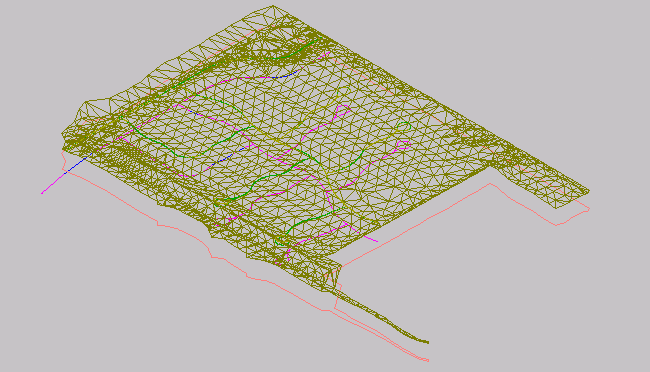

   A 3D drótváz látványstílus



   Figyelje meg, hogy egy kocka jelenik meg a jobb felső sarokban. Ez az AutoCAD ViewCube, amellyel vizuális visszajelzést kaphat a modell aktuális irányáról. A ViewCube segítségével beállíthatja a modell nézőpontját egy látványstílus alkalmazásakor.


2. Kattintson a ViewCube egyik sarkára, és vontassa egy új helyre. Kísérletezzen a ViewCube különböző helyzetekbe való vontatásával. Ha befejezte, kattintson a elemre, a modell és a ViewCube eredeti pozícióba történő visszaállításához.
3. Kattintson a Nézet panel Nézetek panel Látványstílusok legördülő menü Koncepcionális elemre.

   A Koncepcionális látványstílus árnyalja az objektumot és simítja a sokszöglapok közötti éleket. Az ebben a stílusban alkalmazott árnyalás a Gooch lapstílust használja, amely a sötét és világos színek helyett a hideg és meleg színek közötti átmeneteket alkalmazza. A hatás nem valósághű, de megkönnyíti a modell részleteinek megfigyelését.

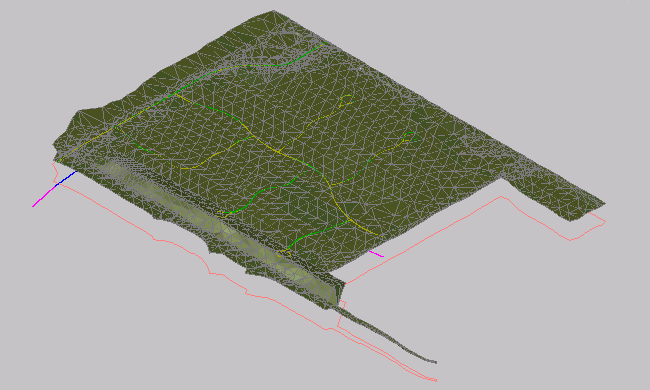

   A koncepcionális látványstílus


4. Kattintson a Nézet lap Nézetek panel Látványstílusok legördülő menü Realisztikuselemre.

   A Realisztikus látványstílus árnyalja a felületet és simítja a sokszöglapok közötti éleket. Megjelenik a felületstílusban megadott renderelési anyag.

   A realisztikus látványstílus
