Mérés létrehozása elhajlási szög és távolság alapján

Használja az iránytörés szög (DD) parancsot egy pont gyors létrehozásához egy meglévő vonaltól való iránytörés szög és távolság használatával.

Az iránytörés szög kifejezés arra utal, hogy a szögirány el lett fordítva az előző irány kiterjedésétől. Valamint használhat egy függőleges szöget vagy függőleges távolságot a pont elhelyezéséhez.

Megjegyzés: Paraméter leírásokat a Gyorsreferencia lapon talál.

Mérés létrehozása iránytörési szög és távolság alapján a parancsnyelv használatával

1. Az Eszköztár Földmérés lapján kattintson a jobb gombbal a hálózatra, melyhez szeretne pontokat hozzáadni, majd válassza a Földmérési parancsablak menüpontot.
2. A Parancs sorba írja be:

   DD (pont) [szög] [távolság] (leírás)

Mérés létrehozása iránytörési szög, távolság és függőleges szög alapján a parancsnyelv használatával

1. Az Eszköztár Földmérés lapján kattintson a jobb gombbal a hálózatra, melyhez szeretne pontokat hozzáadni, majd válassza a Földmérési parancsablak menüpontot.
2. A Parancs sorba írja be:

   DD VA (pont) [szög] [távolság] [függőleges szög] (leírás)

Mérés létrehozása iránytörési szög, távolság és függőleges távolság alapján a parancsnyelv használatával

1. Az Eszköztár Földmérés lapján kattintson a jobb gombbal a hálózatra, melyhez szeretne pontokat hozzáadni, majd válassza a Földmérési parancsablak menüpontot.
2. A Parancs sorba írja be:

   DD VD (pont) [szög] [távolság] [függőleges távolság] (leírás)

Példák

A következő példa a hajlásszög és távolság parancs használatát mutatja be.

NE 1 100 100

STN 1

AZ 1 2 100

BS 2

DD 3 85.2657 60.960

! AZIMUTH: 385.2657 DISTANCE: 60.9600

! POINT 3 NORTH: 159.3345 EAST: 86.0167

! ELEV: <Null>

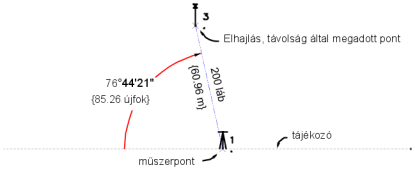

A DD parancs használatával létrehozott pontok:

A 3. pont egy 85.2657 iránytörés szögnek az átfordításával, a tájékozó vonal kiterjedésétől jobbra 200 egység távolságban kerül elhelyezésre. A szögek és távolságok az aktuális mértékegységben vannak megadva, hacsak nem billentyűz be egy minősítő utótagot.
