A tapasztalt AutoCAD felhasználók a parancssori felület használatával gyorsabban hozhatják létre az objektumokat és adhatják meg a tulajdonságokat. Az AutoCAD Map 3D egy parancsfelületet biztosít a mutató közelében. Ezen felület neve dinamikus adatbevitel. A régi parancssori ablak alapértelmezés szerint rejtve van, azonban igény esetén bármikor megjeleníthető.
A dinamikus adatbevitel használatával:
- elindíthat parancsokat úgy, hogy azokat közvetlenül a rajzterületen billentyűzi be,
- válaszolhat parancspromptokra egy eszköztippben vagy eszköztipp menüben a mutató mellett, ahelyett, hogy ezt a parancssorban tenné meg,
- megtekintheti a szálkeresztek helyének koordináta-értékét egy eszköztippben,
- megadhat koordináta-értékeket az eszköztippben a parancssor helyett, ha a parancs egy pontot kér, és
- megtekinthet távolság és szög értékeket, ha egy parancs második pont megadását kéri.

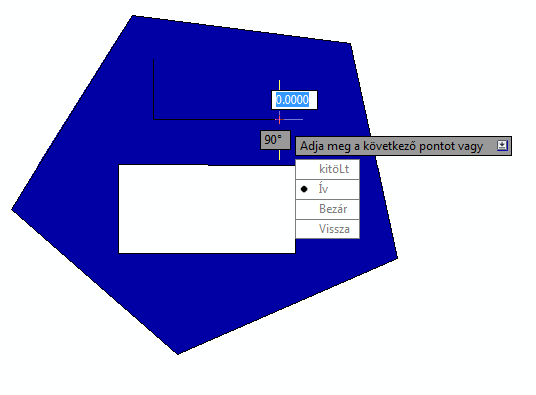

Példa dinamikus adatbevitelre
Ha a parancssor el van rejtve, néhány parancshoz nem látható részletes információ. Ha szeretné ezeket az információkat megtekinteni, jelenítse meg a parancssort a CTRL+9 billentyűkombináció lenyomásával.
Tartsa szem előtt a következő szabályokat:
- Egyes parancsokhoz vektorokat kell megadni a mutató használatával. Amikor végzett, nyomja le az Esc billentyűt.
- Egyes parancsok objektumok kijelölését igénylik. Kattintson az objektumra, majd nyomja le az Enter billentyűt.
- Egyes parancsokhoz több beviteli mező tartozik. A Tab billentyűvel válthat a mezők között.
- Ha egy prompt lefelé mutató nyíl ikont
jelenít meg, akkor a billentyűzeten a le billentyű lenyomásával tekintheti meg a parancs beállításainak listáját. A lefelé nyíl billentyű újabb lenyomásával mozoghat a lehetőségek között, majd az Enter billentyű lenyomásával választhatja ki a kiemelt opciót.
A dinamikus adatbevitel használata
- Mozgassa a mutatót egy üres területre a térképen.
- Írja be a kör parancsot, majd nyomja le az Enter billentyűt.
- Válaszoljon a megjelenő promptokra a kör megrajzolásához.
- A kör középpontjához kattintson valahová a térképen.
- A kör sugarának írja be az 500 értéket, majd nyomja le az Enter billentyűt.
A dinamikus adatbevitel be- vagy kikapcsolása
- Az állapotsorban kattintson a
gombra, vagy nyomja le az F12 billentyűt.
A dinamikus adatbevitel ideiglenes kikapcsolása
- Tartsa lenyomva az F12 billentyűt, amíg dolgozik.
A dinamikus adatbevitel beállításainak megadása
- Kattintson a jobb gombbal a gombra, majd kattintson a Beállítások parancsra. Megjegyzés:
Alapértelmezés szerint a dinamikus adatbevitel relatív (nem abszolút) koordinátákra van beállítva. A 10,10, majd a 20,20 koordináták megadása például egy vonalat rajzol a 10,10 és 30,30 pontok között. Ha gyakran ad meg abszolút koordinátákat, módosíthatja ezt a beállítást.
A parancssori ablak elrejtése vagy megjelenítése
- Nyomja le a CTRL+9 billentyűkombinációt.
Ha meg kívánja jeleníteni az AutoCAD szövegablakot az összes korábbi parancssori bevitellel együtt, nyomja le az F2 billentyűt. Az információk elrejtéséhez ismét nyomja le az F2 billentyűt.
Az AutoCAD Map 3D áttekintésének folytatásához lépjen a következő oldalra: Helyi menük.
