A 2. lecke: Rajzok tisztázása részben használt rajz objektumadatokat tartalmaz. Az objektumadatok a rajzi objektumok által jelölt valós objektumok attribútumaiból állnak. Az objektumadatok a térképben vannak tárolva, és egyéni rajzi objektumokkal vannak társítva.
Rajzi objektumok exportálásakor objektumadatokkal hozhat létre jellemzőosztályokat SDF-fájlban. Az eredményül kapott jellemzőosztályok az objektumadat attribútumoknak megfelelő tulajdonságokkal rendelkeznek.
Ebben a gyakorlatban a rajzban lévő utcaközépvonalak három objektumadattal rendelkeznek: Lanes (sávok), Speed_Limit (sebességkorlát) és Surface (felület).
Oktatóvideó
|
Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan exportálhatja az összes térképadatot egyetlen SDF-fájlba. Az eljárás lépéseit megtalálja a videó alatt. |
Rajzi objektumok exportálása SDF formátumba
- Tallózzon és nyissa meg a Street_Centerlines.dwg térképet, melyet a 2. lecke: Rajzok tisztázása részben már használt.
- Kattintson a
parancsra.
- Az Exportálási hely párbeszédpanelen tegye a következőket:
- Biztosítsa, hogy a Fájltípus területen az Autodesk SDF (*.SDF) legyen kiválasztva.
- Adjon meg egy helyet és egy fájlnevet az exportált fájlnak.
- Kattintson az OK gombra.
- Az Exportálás párbeszédpanel Kiválasztás lapján biztosítsa, hogy az Összes kiválasztása elem be legyen jelölve.

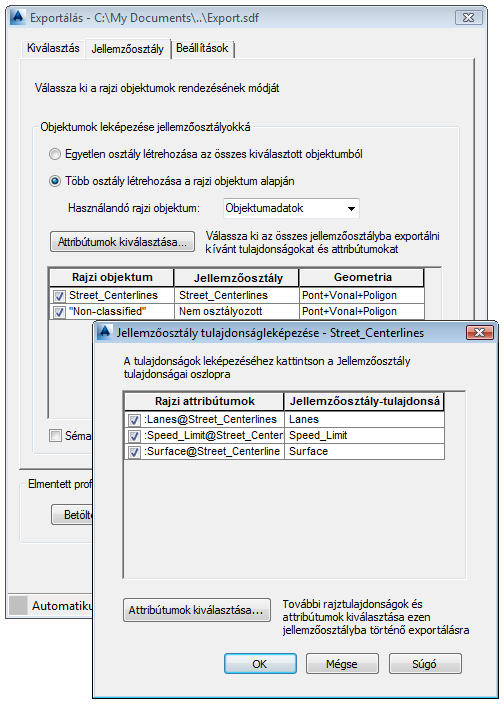

- Kattintson a Jellemzőosztály fülre és tegye a következőket:
- Jelölje be a Több osztály létrehozása a rajzi objektum alapján rádiógombot.
- A Használandó rajzi objektum területen válassza az Objektumadatok elemet.
- A Rajzi objektum területen törölje a Nem osztályozott jelölőnégyzetet.
- A Jellemzőosztály területen kattintson a Street_Centerlines elemre.
- Kattintson a mezőben megjelenő tallózás gombra.
A Street_Centerlines objektumadatai három attribútummal rendelkeznek: Lanes (sávok), Speed_Limit (sebességkorlát) és Surface (felület).
- A Jellemzőosztály-leképezés párbeszédpanelen tegye a következőket:
- Kattintson a Válasszon attribútumokat gombra.
- Bontsa ki az Objektumadatok elemet, hogy láthassa az új jellemzőosztály tulajdonságaivá váló attribútumokat.
- Kattintson az OK gombra kétszer, hogy visszatérjen az Exportálás párbeszédpanelhez.
- Kattintson az OK gombra, hogy az SDF-fájlba exportálja a rajzi objektumokat.
Az Adatkapcsolat ablakkal csatlakozzon az eredményül kapott SDF-fájlhoz. A folyamatot bemutató videó megtekintéséhez lásd a 2. gyakorlat: Adat hozzáadása a térképhez Adatkapcsolat használatával című részt „Az AutoCAD Map 3D 2015 bemutatása” oktatóanyagban.
Az AutoCAD parancsokkal szerkesztheti az SDF-fájlban lévő jellemzőket.
A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Térkép közzététele DWF formátumban részre.
