3. gyakorlat: Objektumok lekérdezése

A Rajz lekérdezés segítségével lekérdezheti a három csatolt rajzban lévő rajzobjektumokat, és hozzáadhatja őket a térképhez.

Megjegyzés: Ehhez a gyakorlathoz szükség lesz az 1. Gyakorlat: Új térkép létrehozása részben létrehozott térképre.

Az objektumok lekérdezése

1. A Feladatok lap Munkatér Intéző lapján kattintson duplán az Aktuális lekérdezés elemre.

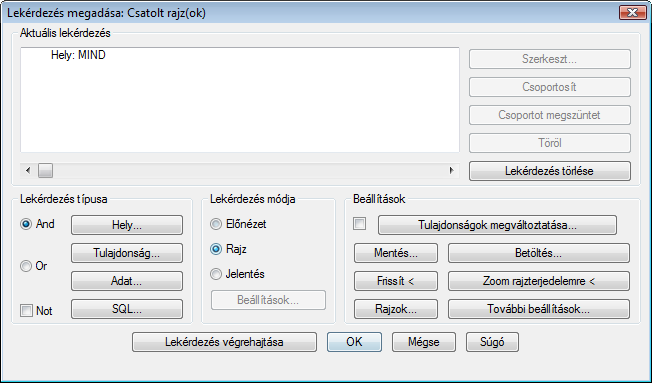

2. A Lekérdezés megadása: Csatolt rajzok párbeszédpanel Lekérdezés típusa területén tegye a következőket:
   • Kattintson a Hely gombra.
   • Biztosítsa, hogy a Határ típusa Mind beállítású legyen.
   • Kattintson az OK gombra.
   • A Lekérdezés módja területen válassza a Rajz rádiógombot.


     Használjon lekérdezést a csatolt rajzok objektumaiban.

   • Kattintson a Lekérdezés végrehajtása gombra.
3. Kattintson a Nézet lapNavigálás panelZoom legördülő menüTerjedelem parancsra. Keres A térkép középpontja az adatokon van.
4. Nevezze el és mentse a térképet.
   • Kattintson a Mentés gombra.
   • Keresse meg a mappát, ahol az oktatóanyagok adatait tárolja.
   • Adja a térképfájlnak az ObjectClass.dwg nevet.
   • Kattintson a Mentés gombra.

Az eredmény

Egy olyan térképet hozott létre, mely az Ön által megadott objektumosztály definíciós fájlt használja. Objektumokat kérdezett le az új térképhez.

A gyakorlatok folytatásához lépjen tovább az 5. lecke: Objektumok létrehozása és szerkesztése objektumosztályokkal részre.
