3. gyakorlat: Adatok lekérdezése a rajzból

Amikor rajzot csatol egy térképhez, a rajzon lévő objektumok nem jelennek meg azonnal a térképen. Le kell kérdeznie azokat. A csatolt rajzfájl Kalifornia térképe, ahol minden megyét egy poligon jelöl. Mivel Redding város Shasta megyében található, ezért Shasta megye határvonalait fogja hozzáadni a térképhez. Az adatokat hely, tulajdonságok vagy adatok alapján kérdezheti le. Ebben az esetben a megye objektumadatként tárolt neve alapján végzi el a lekérdezést.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatokban létrehozott és módosított build_map1.dwg térképet használja fel.

Oktatóvideó

Ha csatlakozott az internethez, kattintson a képen lévő nyíl gombra, így megtekintheti, hogyan kérdezhet le objektumokat egy AutoCAD rajzból a térképre. Az eljárás lépéseit megtalálja a videó alatt.

Rajzi adatok lekérdezése

1. A build_map1.dwg fájlban kattintson a Kezdőlap Adat Adatok Lekérdezése parancsra.
2. A Lekérdezés megadása: Csatolt rajzok párbeszédpanel Lekérdezés típusa területén kattintson az Adat gombra.

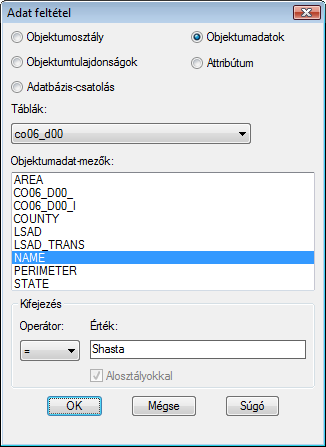

3. Az Adat feltétel párbeszédpanelen válassza az Objektumadatok lehetőséget.
4. Az Objektumadat-mezők listában válassza a NAME elemet.
   Megjegyzés:

   Ne módosítsa a Táblázatok beállítást.

5. Az Operátor beállítása maradjon = . Az Érték mezőben adja meg a Shasta szót.


   Meghatározza a lekérdezéshez használni kívánt adatfeltételt.

   A lekérdezés megkülönbözteti a kis- és nagybetűket. Figyeljen, hogy mindent pontosan a leírtak szerint állítson be.

6. Kattintson az OK gombra az Adat feltétel párbeszédpanelen, majd kattintson a Lekérdezés végrehajtása parancsra.
7. Kattintson a Nézet lapNavigálás panelZoom legördülő menüTerjedelem lehetőségre.

   Megjelennek a térképen Sashta megye határvonalai.

8. Mentse a munkáját. Kattintson a Mentés gombra.

Megjegyzés:

Lehet, hogy figyelmeztetés jelenik meg, mialatt az oktatóanyag többi részét végzi. Figyelmeztet, hogy az aktuális és a csatolt rajzokban lévő lekért objektumok közötti kapcsolat nem marad meg, ha bezárja az aktuális rajzfájlt. Ez az üzenet arra figyelmezteti, hogy mentsen vissza minden módosítást, amelyet az eredeti rajzfájlon végez. Mivel ebben az oktatóanyagban nem fogja módosítani a Shasta megyét ábrázoló rajzot, ezért ezt az üzenetet figyelmen kívül hagyhatja.

A gyakorlatok folytatásához lépjen tovább a 4. Gyakorlat: Adatkapcsolat használata részre.
