1. gyakorlat: Az Adattábla használata a jellemzők kereséséhez

Megjeleníti az Adattáblát bármilyen fóliához. Szűkítse az Adattáblát, hogy a telkeknek csak egy része, jelen esetben a Villa Drive út mentén található telkek jelenjenek meg.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatokban létrehozott és módosított build_map1.dwg térképet használja fel.

Oktatóvideó

Ha csatlakozik az internethez, játssza le a videót annak megtekintéséhez, hogy az Adattábla használatával hogyan kereshet meg és zoomolhat egy jellemzőre. Ha ki kívánja próbálni, kattintson a „Kipróbálom” gombra. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatokban létrehozott és módosított build_map1.dwg térképet használja fel.

Az Adattábla használata a jellemzők szűréséhez

1. Ha már nincs megnyitva a 4. lecke: Térképjellemzők létrehozása részben készített térkép, akkor nyissa meg újból.
   • Kattintson a MegnyitásRajz parancsra.
   • Keresse meg a build_map1.dwg fájlt.
   • Válassza ki, majd kattintson a Megnyitás gombra.
2. Váltson a Feladatok lapon váltson át a Megjelenítéskezelőre.
3. A Megjelenítéskezelőben jelölje ki a Telkek fóliát, majd kattintson a Tábla gombra.

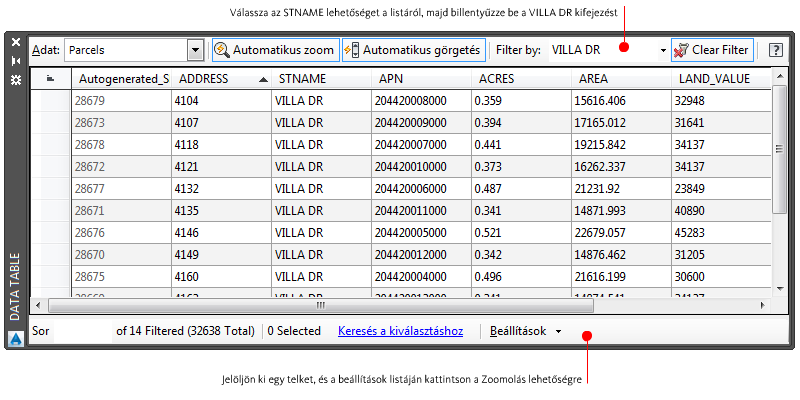

4. Az Adattáblában, a Szűrés alapja listájában jelölje ki a STNAME mezőt, és írja be a VILLA DR utcanevet a mezőbe.

   Ne írja ki a teljes „Drive” szót.

5. Kattintson a Szűrő alkalmazása gombra, hogy csak a Villa Drive úton fekvő telkek jelenjenek meg.


   Használja az Adattáblát a megjelenő telkek szűrésére.

6. Ellenőrizze, hogy az Automatikus zoom be legyen kapcsolva.

   A gomb kontúrja a bekapcsolásakor ki van emelve.

7. Kattintson egy telek sötétszürke, bal szélső mezőjére a telek kijelöléséhez.
   Megjegyzés:

   Görgessen balra az Adattáblán, hogy láthassa a bal szélső mezőket.

   Az AutoCAD Map 3D a kiválasztott telekre zoomol.

8. Jegyezze fel az Autogenerated_SDF_ID mező számát, mert szükség lesz rá a későbbiekben.
   Megjegyzés:

   Részletesebb keresést is végezhet. Kattintson az Kezdőlap lapAdat panelKeresés parancsra. Keres Ezzel a lehetőséggel egy fóliát Boole feltételek alapján kérdezhet le, például az ACRES > 1 kifejezés használatával megkeresheti az egy acre területnél nagyobb telkeket. A térkép ekkor csak a lekérdezésnek megfelelő telkeket jeleníti meg.

9. Mentse el a térképet, de hagyja nyitva a következő gyakorlathoz.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Jellemző lefoglalása és szerkesztése részhez.
