2. gyakorlat: A térképkönyv beállításainak meghatározása

A Térképkönyv létrehozása párbeszédpanel útmutatást nyújt a térképkönyvekhez szükséges összes beállításhoz. Mentheti a beállításokat, hogy más térképkönyvekhez is használhassa azokat.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan adhat meg térképkönyv-beállításokat. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés: Ez a gyakorlat az előző gyakorlatban módosított térképpel hajtható végre.

A térképkönyv beállításainak meghatározása

1. A Feladatok lap Megjelenítéskezelő lapján kattintson a jobb gombbal a City_Boundary fóliára, és kattintson a Zoom terjedelmekre parancsra.
2. Mentse a térképfájlt.

   Nem tehet közzé térképet semmilyen formátumban, ha előbb nem mentette.

3. Váltsa át a Feladatok lapot a Térképkönyv elemre és kattintson az ÚjTérképkönyv parancsra.


   A bal oldalon lévő elemek beállításai a jobb oldalon jelennek meg.

4. A Térképkönyv létrehozása párbeszédpanel Forrás területén jelölje be a Modelltér rádiógombot. Vagy módosítsa a Térképkönyv neve mezőt.

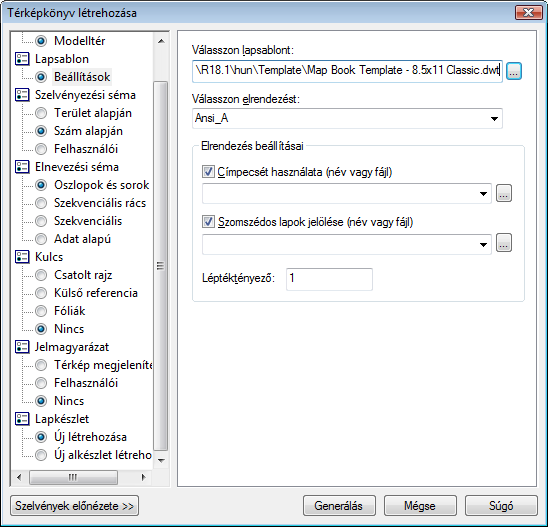

5. A Lapsablon területen tegye a következőket:
   • Kattintson a Beállítások elemre.
   • A Válasszon lapsablont mezőben kattintson a tallózás gombra és adja meg a már elkészített és lementett sablon elérési útvonalát (Map Book Template - Inset.dwt).

     Ha a párbeszédpanel nem jeleníti meg a sablonokat tartalmazó mappát, akkor lépjen a C:\Documents and Settings\felhasználó_neve\Local Settings\Application Data\Autodesk\AutoCAD Map 3D 2015\R18.2\hun\Template mappára.

   • Az elrendezéskészlet maradjon Ansi_A.
   • Az Elrendezés beállításai területen jelölje be a Címpecsét használata (név vagy fájl) jelölőnégyzetet és a Szomszédos lapok jelölése (név vagy fájl) jelölőnégyzetet.
   • Címpecsét esetén kattintson a lefelé nyílra, majd kattintson a Címpecsét lehetőségre. A szomszédos lapok csatolásaihoz kattintson a lefelé mutató nyílra, és kattintson az Adjacent_Arrow_4 elemre.
   • Állítsa a léptéktényezőt 5000 értékűre.
     Megjegyzés: Ha nem állítja be a Méretarány tényező értékét, akkor a térképkönyv nagy számú szelvényt fog tartalmazni. Ügyeljen arra, hogy mindenképpen 5000 értékűre állítsa.
6. A Szelvényezési séma területen tegye a következőket:
   • Jelölje be a Terület alapján rádiógombot.
   • Kattintson a Válassza ki a szelvényezési területet gombra, és vontasson egy téglalapot a térkép kiterjedése köré.
   • Hagyja a többi beállítást az alapértelmezett értékeken.
7. Az Elnevezési séma mezőben jelölje be az Oszlopok és sorok rádiógombot. Hagyja a beállításokat az alapértelmezett értékeken.
8. A Kulcs területen jelölje be a Külső referencia rádiógombot. Tallózzon az előző gyakorlat során létrehozott kulcsnézet térképhez, majd jelölje ki a fájl.

   A Kulcstérkép nézetablak megjeleníti az előző gyakorlatban létrehozott kulcstérképet.

9. A Jelmagyarázat területen jelölje be a Térképmegjelenítő rádiógombot.

   A Jelmagyarázat nézetablak az előző gyakorlatban létrehozott jelmagyarázatot fogja megjeleníteni.

10. A Lapkészlet területen jelölje be az Új létrehozása rádiógombot.

    Még ne hozza létre a térképet. Hagyja nyitva a párbeszédpanelt a következő gyakorlathoz.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Térképkönyv előnézete és létrehozása részhez.
