Ebben a gyakorlatban a kaliforniai Redding város rajzát nyitja meg. Három forrásrajzot csatol, amelyek telek-, csatorna- és szennyvízadatokat tartalmaznak. Bár a rajzok csatolva vannak, nem jelennek meg objektumok, amíg el nem végez egy Gyors megtekintés vagy Előnézet módú lekérdezést.
Oktatóvideó
|
Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan csatolhat rajzokat. Az eljárás lépéseit megtalálja a videó alatt. |
Rajzok csatolása
- Ha eddig még nem tette meg, olvassa végig az 1. lecke: Felkészülés az oktatóanyagok használatára fejezetet.
- Keresse meg és nyissa meg az oktatóanyag Redding.dwg mintafájlját.

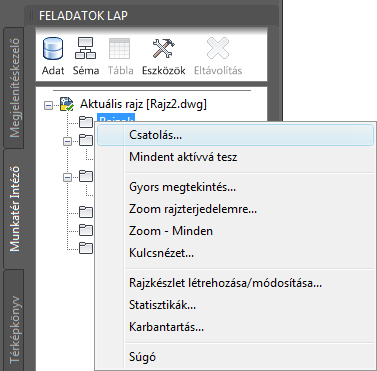

- A Feladatok lap Munkatér Intéző lapján kattintson a jobb gombbal a Rajzok mappára. Kattintson a Csatol gombra.
Csatoljon rajzokat a Feladatok lap Munkatér Intéző lapjáról.
- A Csatolni kívánt rajzok kiválasztása párbeszédpanelen tegye a következőket:
- Keresse meg azt a helyet, ahol az oktatóanyagok mintafájljait tárolja.
- Nyomja le és tartsa nyomva a Ctrl billentyűt, és jelölje ki a következő fájlokat: Drainage, Parcel és Sewer.
- Kattintson a Hozzáadás gombra.
- Kattintson az OK gombra.
A telek-, csatorna- és szennyvízrajzok most a Redding.dwg fájlhoz vannak csatolva, de még nincsenek hozzáadva rajzi objektumok.
A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Csatolt adatok előnézetete (Gyorsnézet) részre.
