2. lecke: Forrásrajzok ellátása georeferenciákkal

Akkor is lekérdezhet objektumokat egy rajzból az ugyanazon földrajzi területtel rendelkező más rajzokba, ha a rajzok más koordináta-rendszereket használnak. A lekért objektumokat a program automatikusan a hozzárendelt koordináta-rendszerre alakítja át. Ha egy rajz nem használ ismert koordináta-rendszert, kézzel illessze az objektumokat a térképhez.

Ebben a gyakorlatban úgy lát el georeferenciákkal rajzi objektumokat, hogy ismert koordináta-rendszerrel rendelkező térképekhez adja azokat.

A gyakorlatban a helyi megyétől vagy önkormányzattól szerezhet be ilyen térképeket. Városi telkek rajzolásához például szerezze be a város adóhatósági térképének digitális verzióját. Győződjön meg arról, hogy ismeri a térkép létrehozásához használt koordináta-rendszert. Ezt a térképet „céltérképnek” hívjuk. Ebben a példában telekadatokat tartalmazó SDF adattárhoz csatlakozik.

A Helmert-transzformáció paranccsal illeszti a rajzi objektumokat a céltérkép ismert helyeihez.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan láthat el rajzi objektumokat georeferenciákkal. Három videót tekinthet meg. Az eljárás lépéseit megtalálja a videók alatt.

Rajzi objektumok ellátása georeferenciákkal

1. Hozzon létre egy rajzot, és rendeljen hozzá egy koordináta-rendszert.
   • Kattintson az ÚjRajz parancsra.
   • Válassza a map2d.dwt sablont és kattintson a Megnyitás gombra.
   • Koordináta-rendszer hozzárendelése. Kattintson a Térkép beállítása lap Koordináta-rendszer panel Hozzárendelés parancsra.
   • A Koordináta-rendszer - Hozzárendelés párbeszédpanelen írja be a CA-I értéket a Keresés mezőbe, majd nyomja le az Enter billentyűt.
   • Kattintson a CA-I bejegyzésre a Kód oszlopban, majd kattintson a Hozzárendelés gombra.
2. Kapcsolódjon ugyanazon földrajzi terület telekadattárához.

   Ebben a példában csatlakozzon az oktatóanyag PARCELS.SDF mintafájljához, amely a CA-I koordináta-rendszert használja.

   • Kattintson az AdatKapcsolódás az adatokhoz parancsra.
   • A Szolgáltató adatkapcsolatai területen válassza az SDF kapcsolat hozzáadása lehetőséget.
   • Kattintson a Forrásfájl melletti fájl ikonra.
   • Keresse meg azt a mappát, ahová a mintafájlokat másolta, és válassza a PARCELS.SDF fájlt. Kattintson a Megnyitás gombra.
   • Kattintson a Kapcsolódás gombra a telekadatfájl adatforrásként történő hozzáadásához.
   • Kattintson a Hozzáadás a térképhez gombra.
   • Zárja be az Adatkapcsolat ablakot.
3. Nyissa meg a rajzi objektumokat tartalmazó rajzot.

   Ebben a példában nyissa meg az oktatóanyag subdivision_block.dwg mintarajzát, amely nem rendelkezik koordináta-rendszerrel.

4. A subdivision_block.dwg rajzban jelölje ki és másolja az illeszteni kívánt objektumokat.

   A subdivision_block.dwg fájlban lévő objektumok blokként vannak meghatározva.

   • Kattintson bárhová a blokk kerületén az összes objektum kijelöléséhez.
   • Kattintson az Kezdőlap lapVágólap panelMásolás legördülő menüMásolás vágólapra Keres parancsra.
5. A céltérképen illessze be az objektumokat a rajz közepén lévő üres területre.
   • Váltsa az aktuális ablakot a telkek létrehozott rajzára.
   • Közelítsen rá egy üres területre a rajz közepén.
   • Az üres területen kattintson a jobb gombbal, majd válassza a Vágólap Beillesztés lehetőséget.
   • Kattintson a blokk beillesztési pontjára.

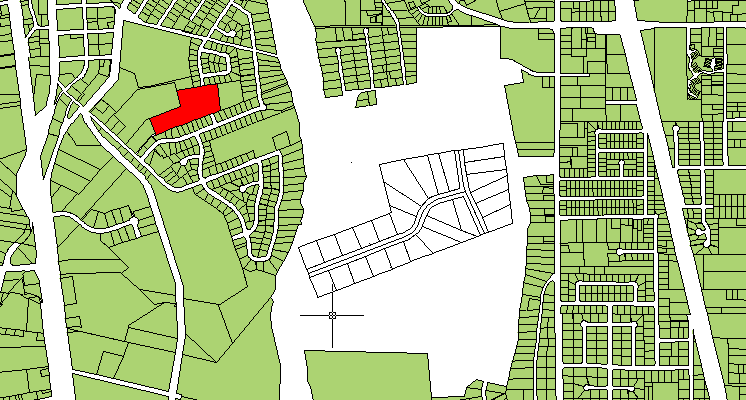

     Illessze be a telekkiosztás blokkot az üres területre. Keresse meg a telket, amelyhez a telekkiosztás igazodik. Ezen az ábrán a telek vörös (de nem vörös a mintafájlban).

6. Keresse meg a céltérkép és a rajzi objektumok közös pontjait.

   Ha például a rajz új telkeket jelöl, keresse meg az ezen telkeket tartalmazó fejlesztést. Keressen legalább két közös pontot.

   A telkek létrehozott rajzán a kívánt telek az üres terület bal oldalán látható. A fenti ábrán vörösen jelenik meg.

7. A Helmert-transzformáció paranccsal illesztheti a rajzi objektumokat a térkép ismert objektumaihoz.
   • Válassza a lehető legnagyobb nagyítást, amelyben még látszik a célterület és a telekkiosztás rajza.
   • Kattintson az Eszközök lapTérkép szerkesztése panelHelmert-transzformáció Keres parancsra.
   • Amikor a program a parancssorban bekéri az 1. bázispontot, kattintson az első közös pontra a rajzi objektum blokkon.
   • Amikor a program a parancssorban bekéri az 1. referenciapontot, kattintson a megfelelő pontra a céltérképen.
   • Ebben az oktatóanyagban négy referenciapontot adjon meg. Ha végzett, nyomja le az Enter billentyűt.

     A pontok kiválasztásának és elhelyezkedésének sorrendje befolyásolja a végeredményt. Komplex, görbe alakok esetében minél több csúcs van, annál pontosabb az illesztés.

   • Válassza ki az objektumot, amelyet a referenciaterülethez kíván illeszteni.
     • Kattintson a Kijelölés gombra a dinamikus adatbeviteli promptban, vagy írja be a k karaktert az objektumok kiválasztásához a Helmert-transzformációhoz.
     • A telekkiosztás blokk kiválasztásához kattintson a blokkra.
     • Nyomja le az ENTER billentyűt a művelet befejezéséhez.

Megjegyzés: Ha zárt vonallánc-készletként hozta létre a telekkiosztást, a Megjelenítéskezelőben a jobb gombbal kattintson a Telkek fóliára, majd kattintson az Új jellemző geometriából gombra, így új jellemzőkként adhatja a Telkek fóliához a vonalláncokat. Ezután kiválaszthatja az új telkeket jelölő vonalláncokat. Ebben a példában a telekkiosztás azonban egy blokk. Ennek a szétvetése különálló vonalakat eredményezne. Mivel a telkek csak poligonok (vagy zárt vonalláncok) lehetnek, a kiosztott telkeket nem tudná hozzáadni a Telkek fóliához.

Az eredmény

Létrehozott egy meghajtó álnevet egy megosztott meghajtón tárolt rajzokhoz. Georeferenciákkal látott el rajzi objektumokat, és a Helmert-transzformáció paranccsal illesztette azokat ismert helyekhez.

A gyakorlatok folytatásához lépjen tovább a 2. lecke: Rajzok tisztázása részre.
