5. gyakorlat: Raszterkép hozzáadása

A fényképek és más, képpontokból álló képek neve raszterkép, míg a vonalakból és ívekből álló képek neve vektorkép. Illesszen be egy légifotót, és jelenítse meg a térkép objektumai mögött. A raszterképen látható elemek egybeesnek a térkép geometriájával, és megkönnyítik a térképet megtekintők számára a tájékozódást.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatokban létrehozott és módosított build_map1.dwg térképet használja fel.

Oktatóvideó

Ha csatlakozott az internethez, kattintson a képen lévő nyíl gombra, így megtekintheti, hogyan adhat hozzá a térképéhez légi felvételeket. Az eljárás lépéseit megtalálja a videó alatt.

Raszterkép hozzáadása

1. Másolja az oktatóanyag mintafájljait a Dokumentumok mappába, ha eddig még nem tette meg.
   Megjegyzés:

   A Dokumentumok mappa helye az operációs rendszertől függően változik. A Microsoft Windows XP esetében ez általában a C:\Dokumentumok mappa. A Microsoft Vista esetében ez a C:\Documents and Settings\Administrator\My Documents\Map 3D Tutorials mappa lehet.

2. A build_map1.dwg fájlban az Adatkapcsolat ablak legyen megnyitva. Ha nincs, a Megjelenítéskezelőben kattintson az AdatKapcsolódás az adatokhoz parancsra.
3. A Szolgáltató adatkapcsolatai területen válassza a Raszterkép vagy felület hozzáadása lehetőséget.
4. Kattintson a Forrásfájl vagy -mappa mező melletti, mappa feliratú gombra.
5. Keresse meg a Dokumentumok mappában azt a mappát, amelybe a mintafájlokat másolta. Keresse meg a JPEG 2000 raszterfájlokat (eredetileg JP2K fájlokat) tartalmazó mappát, és jelölje ki azt. Kattintson az OK gombra.
6. Kattintson a Kapcsolódás gombra a mappa adatforrásként történő hozzáadásához.

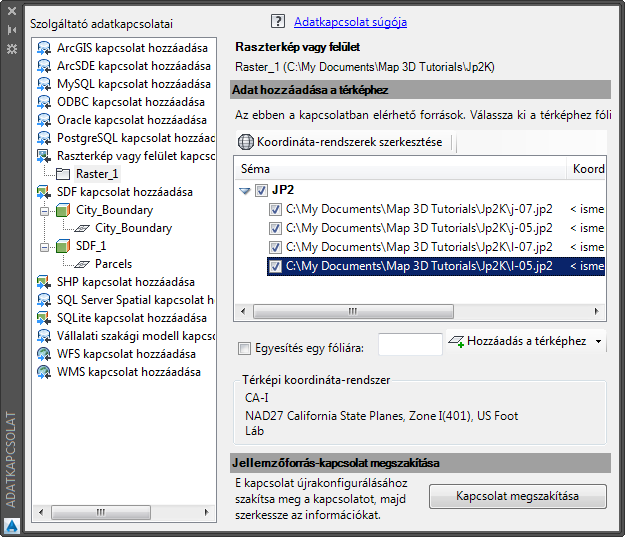

7. Az Adat hozzáadása a térképhez területen jelölje be a felső jelölőnégyzetet (JP2) a mappában lévő összes kép kiválasztásához.

   A mappa több JPEG 2000 fájlt tartalmaz, amelyek mindegyike Redding városának egy kis területét fedi le. Mivel több elem van, és előfordulhat, hogy nincs szüksége az összesre, a program nem jelöli ki azokat automatikusan.



   Ha a mappa több képet tartalmaz, jelölje ki a kívánt fájlokat.

8. Adjon meg koordináta-rendszert a képeknek.
   • Kattintson a Koordináta-rendszerek szerkesztése gombra.
   • A Globális koordináta-rendszer párbeszédpanelen kattintson az „Alapértelmezett” feliratú sorban lévő üres mezőre, és kattintson a Szerkesztés parancsra.
   • A Kategória mezőben válassza az USA, Kalifornia államot.
   • Írja be a keresőmezőbe a CA-I értéket.
   • Jelölje ki a CA-I koordináta-rendszert, majd kattintson a Kijelölés lehetőségre.
   • Kattintson az OK gombra a Térkontextusok szerkesztése párbeszédpanelen az Adatkapcsolat ablakba való visszatéréshez.

     Most már minden képnek a CA-I rendszer a saját koordináta-rendszere.

9. Jelölje be az Egyesítés egy fóliára jelölőnégyzetet, így a raszterképeket egyetlen elemként stilizálhatja a Megjelenítéskezelőben.
10. Írja be a fólia nevét (például ReddingRasterImages).
11. Kattintson a Hozzáadás a térképhez gombra.

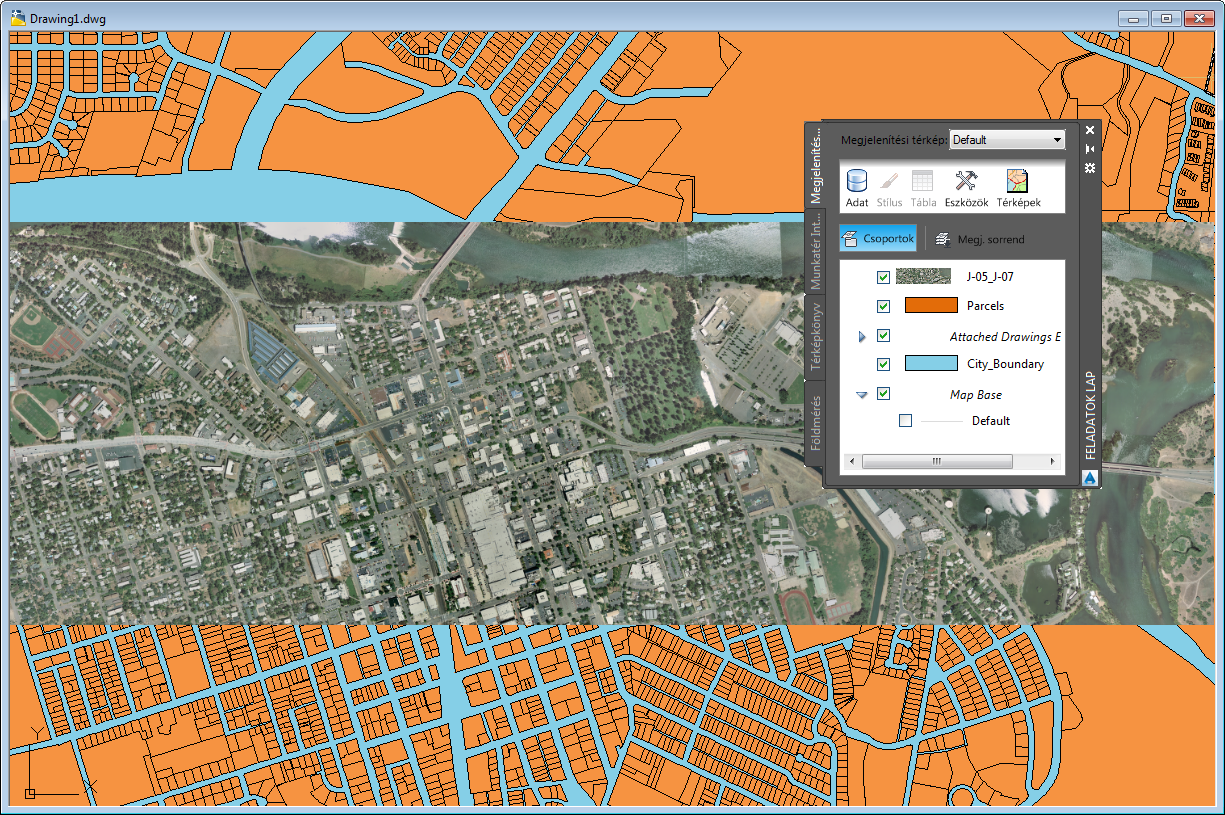

Eredmények megtekintése

1. Zárja be az Adatkapcsolat ablakot.
2. Kattintson a jobb gombbal az új raszterfóliára, majd kattintson a Zoom terjedelmekre parancsra.

A gyakorlatok folytatásához lépjen tovább a 6. Gyakorlat: Raszterkép megjelenítése egyéb jellemzők mögött részre.
