3. gyakorlat: A címpecsét módosítása

Ha szervezete saját címpecséttel rendelkezik, akkor azt a blokkdefiníciót a sablonfájlba illesztheti, lecserélve az alapértelmezett példányt. De ez a gyakorlat feltételezi, hogy nem rendelkezik ilyen blokkal és leírja, hogyan szabhatja testre a sablonban szereplőt.

A címpecsét definíció tulajdonságai meghatározzák a szövegét és a megjelenését. Módosíthatja ezen tulajdonságok értékeit. Megadhatja például a határvonalak megjelenését vagy a blokk szöveg változóinak értékét.

Megjegyzés: A címpecsét számos kisebb blokkból, például jelmagyarázatból és kulcstérkép-nézetablakból áll. Szétvetheti a címpecsétet néhány összetevő blokk átméretezéséhez, módosításához vagy törléséhez, de ez az oktatóanyag nem foglalkozik ezzel a művelettel. Ebben a gyakorlatban csak az aktuális címpecsét definíció tulajdonságait módosítja.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan módosítsa a címpecsétet. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatban módosított sablonnal hajtható végre.

A címpecsét attribútumok módosítása

1. Kattintson duplán a címpecsét keretére a Bővített attribútumszerkesztő megnyitásához.

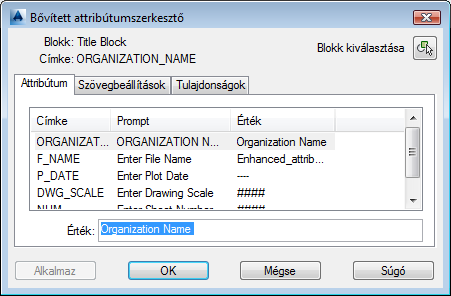

   A címpecsét bármely tulajdonságát módosíthatja

   Megjegyzés: A címpecsét a blokk alsóbb részén, az elrendezés jobb oldalán található. Ha véletlenül a címpecsétben lévő egyik nézetablakra kattint duplán, kattintson a nézetablakban a jobb gombbal, és kattintson a Nézetablak kis méretűvé tétele parancsra.
2. Módosítsa a szervezet nevét.

   Az ORGANIZATION_NAME egy szövegmező, amelynek az alapértelmezett értéke az „Organization Name”. Ha beír egy másik nevet, lecserélheti ezt az alapértelmezett értéket.

   • Kattintson az Attribútum fülre, és kattintson az ORGANIZATION_NAME mezőre.
   • Az Érték mezőbe írja be a szervezet nevét.
   • A Bővített attribútumszerkesztőben kattintson az Alkalmaz gombra.
3. Módosítsa a nyomtatás dátuma bejegyzést.

   A P_DATE (nyomtatás dátuma) egy mező alapján automatikusan frissíthető változó. Ebben a példában a P_DATE mezőt arra a dátumra állítja, amikor a rajz legutóbb módosult.

   • Kattintson az Attribútum fülre, és kattintson a P_DATE mezőre.
   • Kattintson a jobb gombbal az Érték mezőre a párbeszédpanel alján (amely jelenleg a „---” értéket tartalmazza), majd válassza a Mező beillesztése lehetőséget.

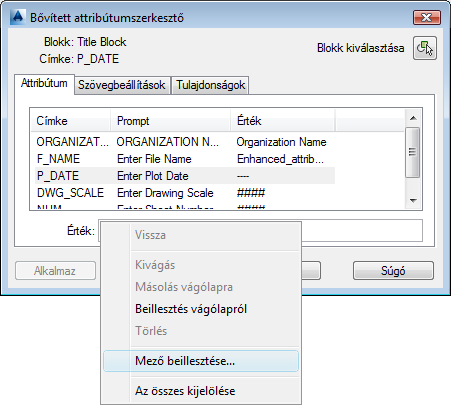

     Kattintson a jobb gombbal az értékre egy mező beillesztéséhez.

   • A Mező párbeszédpanel Mezőnevek területén válassza a CurrentSheetRevisionDate elemet.
   • A Formátum területen válassza a Címnek megfelelő elemet.
   • Kattintson az OK gombra.
   • A Bővített attribútumszerkesztőben kattintson az Alkalmaz gombra.
4. Adjon meg egy másik szövegstílust.

   A címpecsét különböző elemeihez formázhatja a szöveget.

   • A Bővített attribútumszerkesztőben kattintson a Szövegbeállítások fülre.
   • A Szövegstílus mezőben válassza a North Arrow Text elemet.
   • Az Igazítás mezőben válassza a Középre elemet.
   • Kattintson az Alkalmaz gombra.
5. Szabja testre a címpecsétben használt vonalakat.
   • A Bővített attribútumszerkesztőben kattintson a Tulajdonságok fülre.
   • Válasszon másik vonaltípust, vonalvastagságot vagy színt a címpecséthez.
6. Kattintson az OK gombra.
7. Mentse a módosított sablont.
   • Kattintson a Mentés máskéntAutoCAD rajzsablon parancsra.
   • Adjon meg egy új nevet (például Map Book Template - Inset.dwt).

     Mentse a sablont a Sablonok könyvtárba, ha ismét használni szeretné. Különben a Dokumentumok mappába mentse.

8. Szerkessze a leírást, amikor megjelenik. Hagyja bejelölve Az összes fólia mentése nem egyeztetettként jelölőnégyzetet.
9. Hagyja nyitva a sablonfájlt a következő gyakorlathoz.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Az észak-nyíl cseréje részre.
