1. gyakorlat: Raszterkép beillesztése

A légi és műholdas fényképek gyakran tartalmaznak információt a helyről és a méretarányról. Ezen adatokkal a képek „georeferenciával ellátottak”. Az AutoCAD nem tudja felhasználni ezen georeferencia információt, így nem tudja megfelelően elhelyezni a képet, de az AutoCAD Map 3D képes erre.

Ebben a gyakorlatban digitális rasztergrafikát (DRG) illeszt be a kaliforniai Redding városról ugyanezen város rajzába. A társított TIFF world fájlban (TWF) lévő információval megkeresheti és megfelelően léptékezheti a képet.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan illeszthet be raszterképeket. Az eljárás lépéseit megtalálja a videó alatt.

A raszterképek kontextust nyújtanak a rajzi objektumokhoz, például az utakhoz.

Raszterkép beillesztése

1. Ha eddig még nem tette meg, olvassa végig az 1. lecke: Felkészülés az oktatóanyagok használatára fejezetet.
2. Nyissa meg az oktatóanyag CITY.dwg mintafájlját.
3. Válassza az Kezdőlap lapAdat panelKép beillesztése elemet. Keres
4. A Kép beillesztése párbeszédpanelen tegye a következőket:
   • Keresse meg azt a helyet, ahol az oktatóanyagok mintafájljait tárolja.
   • A Fájltípus mezőben válassza a Tagged Image File Format (*.tif,*.tiff) elemet.
   • A képek listájában válassza a REDDING_DRG.tif elemet.
   • Kattintson az Információ gombra a fájlméret, létrehozási dátum és egyéb információ, valamint a kép előnézetének megjelenítéséhez.

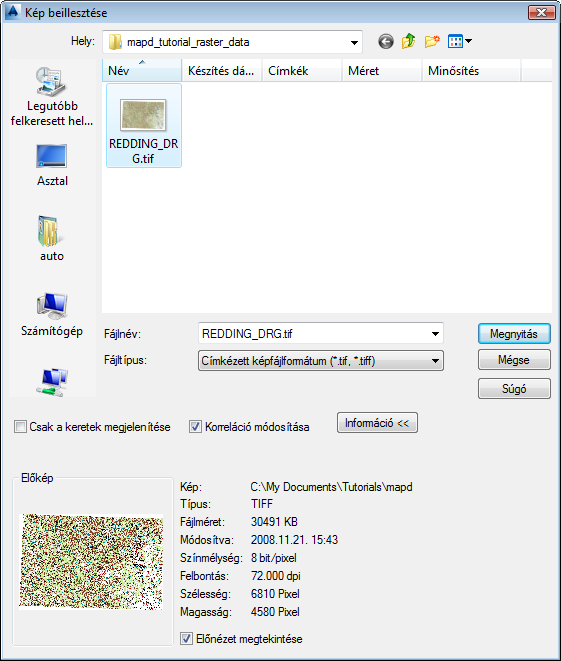

     Az Információ gomb megjeleníti az előnézetet és a kép statisztikáit.

   • Jelölje be a Korreláció módosítása jelölőnégyzetet.
   • Kattintson a Megnyitás gombra.
5. A Kép korreláció párbeszédpanelen tegye a következőket:
   • Kattintson a Forrás fülre, ha nem az aktív lap a palettán.

     A Korreláció forrása egy World fájl. A fájl neve: REDDING_DRG.tfw. Azon a helyen található, ahová az oktatóanyagok mintafájljait másolta.

     A world fájlban lévő adatok határozzák meg a Beillesztési pontX és Y értékeit a Beillesztési értékek területen. Ezek az értékek georeferenciákkal látják el a képet, hogy az megfelelően legyen elhelyezve a rajzban.

     Megjegyzés:

     Kézileg igény szerint igazíthatja a beillesztési értékeket.

   • Kattintson az OK gombra.

     A kép megfelelően van elhelyezve a rajzban.

6. Mentse a fájlt.
   • Kattintson a Mentés máskéntAutoCAD rajz elemre.
   • A Mentés másként párbeszédpanelen keresse meg az oktatóanyagok térképeihez létrehozott mappát.
   • Kattintson a Mentés gombra.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Képadatok megtekintése részre.
