A térképen szereplő objektumok és jellemzők megjelenése a stílusok használatával módosítható.
- Látványtulajdonságokat rendelhet az egyes objektumcsoportokhoz vagy bizonyos feltételeknek megfelelő objektumokhoz.
- Létrehozhat összetett stílusokat, mint például olyan utakat, amelyek vonalstílust és autópálya szimbólumot egyaránt megjelenítenek, vagy pontokat, amelyek szimbólumokat és szöveget is használnak.
- Előhívhat olyan részleteket a hozzájuk tartozó attribútumvezérelt feliratokkal, amelyek ív mentén megjelenített szövegeket és szakaszfoltozó funkciókat biztosítanak. Tulajdonságok kombinálásához vagy formulák megadásában kifejezéseket használhat.
- Többféle adatot jeleníthet meg egy térképen az átlátszóság segítségével.
- Elmentheti és újra felhasználhatja a projektek stílusait, ezzel időt takaríthat meg, és egyszerűbbé teheti a térképek előállítását.
- Mentheti a fóliadefiníciók megjelenítését (beleértve a stilizálási információkat és az adatforrás mutatóit) későbbi felhasználás céljából.
- A stílusokat exportálhatja, és megoszthatja másokkal.
- Speciális formázási beállításokat használhat a raszterképekhez a domborzatárnyalás, a szintvonalak és egyéb elemek ábrázolásához.
Rajzi objektumok és jellemzők stilizálása
A Megjelenítéskezelő használatával stilizálhatja a fóliákat, hogy megváltozzon azok megjelenése a térképen.
Felületek stilizálása
Megjelenítheti és elemezheti a nagy léptékű térképészeti információkat, például a digitális domborzatmodelleket (DEM) és az ESRI GRID-fájlokat.
- Megjelenítheti a szintmagasságot, a lejtést és a lejtésirányt.
- Létrehozhatja a szintvonalakat.
- Tanulmányozhatja a napfény hatását a domborzat árnyalásával.
- A légifelvételeket és vektoradatokat rávetítheti a térképészeti adatokra.
- A térbeli 3D DWF-fájlokat közzéteheti az ingyenes Autodesk® Design Review szoftverben való megtekintéshez. Nincs szükség AutoCAD Map 3D tapasztalatra.
A raszterfelületek stilizálásával érzékeltethető a szintmagasság.
Pontfelhőadatok stilizálása
A Pontfelhő adatok stilizálhatók osztályozás, szintmagasság, LiDAR intenzitás és RGB-értékek szerint.

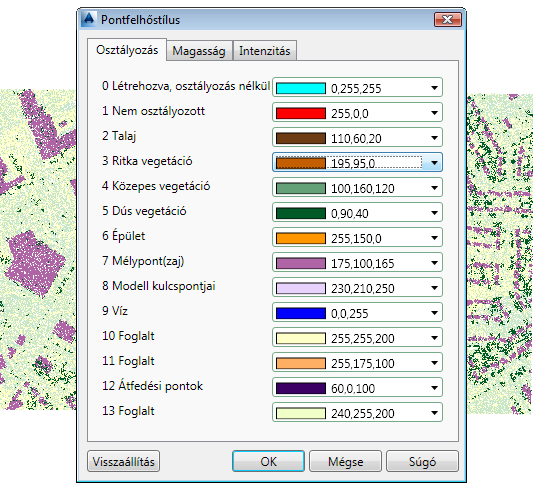

Pontfelhő stilizálása osztályozással
