Térinformatikai jellemzők és rajzi objektumok kombinálása

Az AutoCAD Map 3D szoftver integrálja a számítógéppel támogatott tervezés (CAD) és a térinformatikai rendszerek (GIS) adatait. Az adatokat egy DWG™-fájlban kezelheti, átalakíthatja egy külső fájlba vagy áthelyezheti egy téradatbázisba.

DWG-adatok

A térképek mentése DWG formátumban történik. Megnyithat közvetlenül egy AutoCAD-rajzot, vagy csatolhat rajzokat és lekérdezheti csak a kívánt objektumokat.

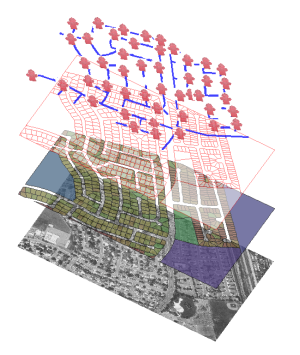

A téradatbázisból származó jellemzőadatokat kombinálhatja CAD rajzokból származó objektumokkal, táblázatból származó nyers geometriákkal, valamint raszterképekkel is.
A jellemzőket és objektumokat a program automatikusan a térképen használt koordináta-rendszerbe transzformálja.

Téradatok

Csatlakozhat a hozzáadni kívánt információkhoz.

Közvetlenül hozzáférhet fájlokban és adatbázisokban található téradatokhoz, és szerkesztheti is azokat.
Mivel nem történik adatfordítás, az adatok integritása biztosított.
Csatlakozhat nyilvánosan hozzáférhető webes szolgáltatásokhoz, például webes térképszolgáltatásokhoz (WMS) és webes jellemzőszolgáltatásokhoz (WFS).

Raszterképek

Légifelvételek, szintvonalas térképek és DEM-felületek hozzáadása is lehetséges.

A georeferenciákkal ellátott képek a megfelelő helyen jelennek meg.
A felületi raszterképeket a program a magasságokra vetíti.

Csatlakozzon az adatokhoz a Feladatok lapról.

Válassza ki az adatforrást.
Válassza ki a térképen felhasználni kívánt jellemzőosztályokat.

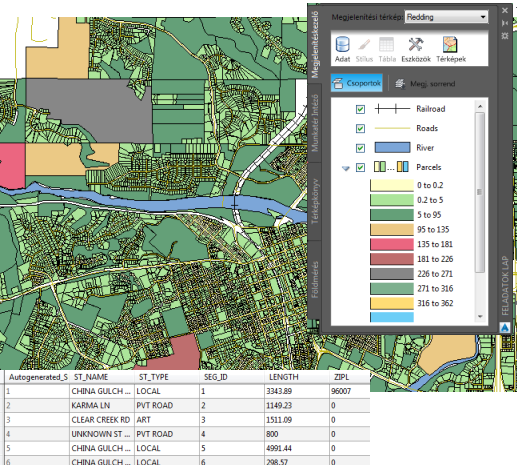

A hozzáadott jellemzőosztályok mindegyike fóliaként jelenik meg a Megjelenítéskezelőben.

A Megjelenítéskezelő ablakban a fóliák azokat az adatforrásokat jelképezik, amelyekhez a térkép csatlakoztatva van. Az Adattábla lehetővé teszi, hogy egy fólia különböző elemeinek információit szerkessze.

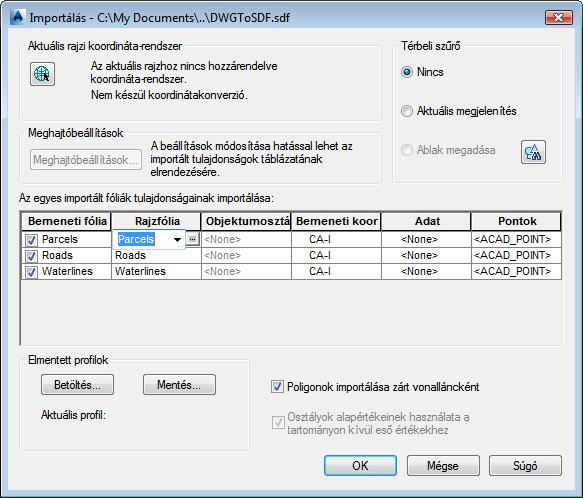

Adatok importálása

Az adatokat importálhatja is, ekkor nem kell hozzájuk csatlakozni. Az importálás megszakítja a kapcsolatot a forrással, és hozzáad egy, az adatokról készült „pillanatfelvételt” a térképhez. Ha az adatok ezután változnak, a változások csak újraimportálás esetén jelennek meg a térképen. Az importált adatok nem frissíthetők a forrásban. Ehhez hasonlóan adatok exportálásakor csak az aktuális adatokat exportálja. A kapcsolat az élő adatokkal elvész.

Az adat importálását követően szerkesztheti azokat a térképen. Adatokat rendelhet a fóliákhoz és objektumosztályokhoz. Attribútumadatokat adhat hozzá az obejktumadat-táblázatokhoz. Koordináta-rendszert rendelhet az adatokhoz. Meghatározhatja, hogy a pontok pontokként, szövegként vagy blokkokként jelenjenek meg.

Az adatokat olvashatja, írhatja és konvertálhatja is a szabványos formátumok között.

Adatbázisadatok integrálása

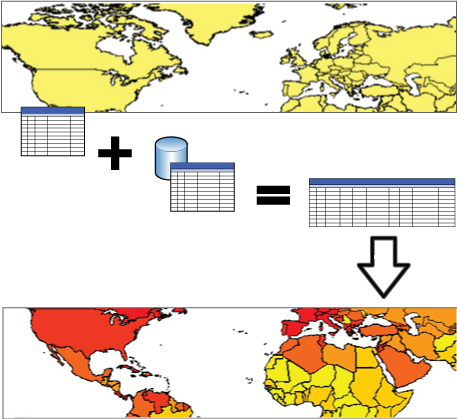

A csatolási sablonok segítségével CAD-objektumokat egyesíthet a gyakran használt adatbázisokkal. Az egyesítésekkel téradatokat kapcsolhat az ODBC adattárakhoz és adatbázisokhoz.

Ha adatbázist egyesít egy jellemzőfóliával, mindkét adattár tulajdonságai elérhetők a fólián tematizálás vagy egyéb feladatok elvégzésére.

Földmérési adatok hozzáadása

Beolvashatja az Autodesk Civil 3D alkalmazásból (LandXML formátumban) exportált pontokat, vagy a GPS-eszközökből származó ASCII-adatokat.

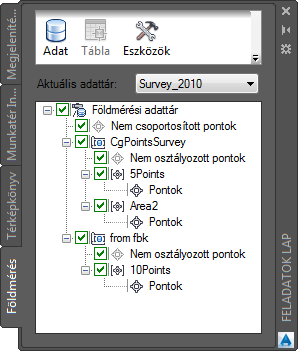

A Földmérés lap használatával importálhatja és rendszerezheti a földmérési adatokat

Pontfelhőadatok hozzáadása

Beolvashatja a pontfelhő adatokat a LiDAR légi földmérési (.LAS) fájlokból vagy az ASCII (.XYZ) fájlokból.

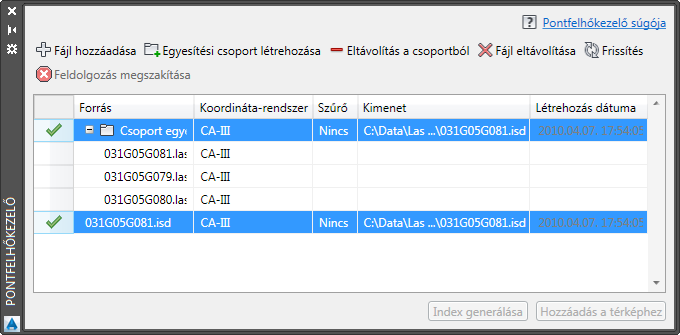

A pontfelhőadatok beolvasásához alkalmazza a Pontfelhőkezelőt
