1. gyakorlat: A jel objektumok osztályozása

Először a Classify_Signals rajzban lévő objektumokat osztályozza.

Megjegyzés:

Ehhez a gyakorlathoz szükség lesz a 3. Gyakorlat: Objektumosztályok hozzáadása a definíciós fájlhoz részben már használt Classify_Signals.dwg fájlra.

A jel objektumok osztályozása

1. Ha az AutoCAD Map 3D programban még nincs megnyitva a AutoCAD Map 3D rajz, akkor nyissa meg.
2. Kattintson a Létrehozás lapRajzi objektum panelOsztályozatlan kiválasztása elemre. Keres

   Válassza ki az osztályozatlan objektumokat, hogy hozzáadhassa őket egy objektumosztályhoz .

3. Kattintson a jobb gombbal kattintson a Jelek objektumosztályra a Munkatér Intézőben a Feladatok lapon, majd kattintson az Objektumok osztályozása lehetőségre.


   Osztályozza a kijelölt objektumokat, ha megfelelnek az objektumosztály feltételeinek.

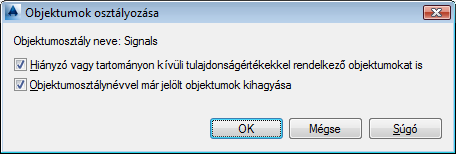

4. Hagyja mindkét jelölőnégyzetet bejelölve az Objektumok osztályozása párbeszédpanelen, és kattintson az OK gombra.

5. Az objektumok megfelelő osztályozásának ellenőrzéséhez nyomja le az Esc billentyűt a kijelölés törléséhez. A Feladatok lapMunkatér Intéző lapján kattintson a jobb gombbal a Jelek objektumosztályra, majd kattintson az Osztályozott objektumok kiválasztása elemre.

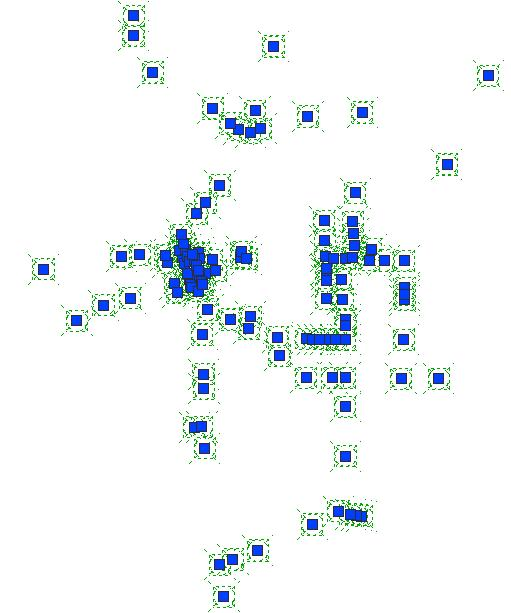

   Az összes szimbólum ki van jelölve.

6. Nyomja le ismét az Esc billentyűt a kijelölés törléséhez, majd kattintson egy jelre a kijelöléséhez.
7. Kattintson a jobb gombbal a kijelölt jelre, és kattintson a Tulajdonságok parancsra.

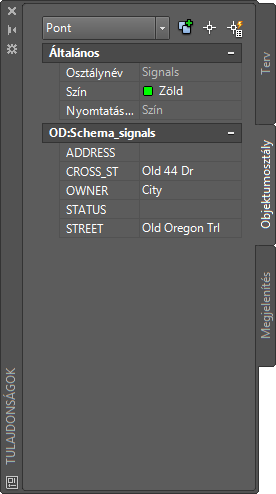

8. A Tulajdonságok palettán kattintson az Objektumosztály fülre, és vizsgálja meg a tulajdonságokat.


   Vizsgálja meg a Jelek objektumosztály tagjainak tulajdonságait.

9. Mentse és zárja be a Classify_Signals.dwg fájlt.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Utak és telkek osztályozása részre.
