Ha egy jellemzőforráshoz csatlakozik, a térkép az adatok egy megjelenítő felülete. A módosításai közvetlenül a forrásban mennek végbe. Az adatok a forráshelyen maradnak. Minden végrehajtott változtatás megjelenik a forrásban is. A forrásban bekövetkező változások azonnal megjelennek a térképen.
Ha csatolt rajzokból származó objektumokat szerkeszt, az AutoCAD Map 3D nyomon követi az összes objektum eredeti helyét, és az eredeti forrásukba menti azokat.
Az összes adat szerkesztése AutoCAD eszközök segítségével
AutoCAD szerkesztési eszközök és parancsok egész tárháza áll rendelkezésre a térképi objektumok hozzáadásához és módosításához. Nem számít, mi az objektum forrása. A szerkesztés nem konvertálja az adatokat. Az AutoCAD Map 3D tartalmazza az összes AutoCAD szerkesztőeszközt, valamint a térképek létrehozásához készült eszközöket is, mint például egy pont megadása koordinátageometria használatával. A GIS egyszerűségével tekintheti meg adatokat, és kezelheti a stílusukat, a szerkesztésnél pedig kihasználhatja a CAD hatékonyságát.

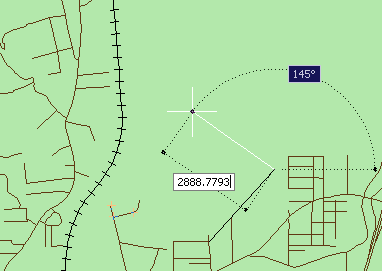

A hatékony, nagy pontosságú AutoCAD eszközökkel szerkeszthet jellemzőket, majd visszamentheti a módosításokat az adatforrásba.
Adatok zárolása a biztonságos szerkesztéshez
Téradatjellemzők esetében eldöntheti, hogyan menti a változtatásokat. Beállíthatja, hogy a program automatikusan az eredeti forrásba mentse a módosításokat, vagy dolgozhat kapcsolat nélkül, és a szerkesztés befejezésekor frissítheti a jellemzőforrást. Egy jellemzőt lefoglalva zárolhatja azt más felhasználók elől (ha a jellemzőforrás támogatja ezt a lehetőséget). A leadásával újra elérhetővé teheti azt.
Rajzi objektumok esetében zárolhatja a forrásrajzot, így más nem használhatja azt. A mentési halmazok beállításaival szabályozhatja, hogy a végrehajtott változtatások az eredeti rajzban legyenek elmentve, vagy csak az aktuális térképre legyenek hatással.

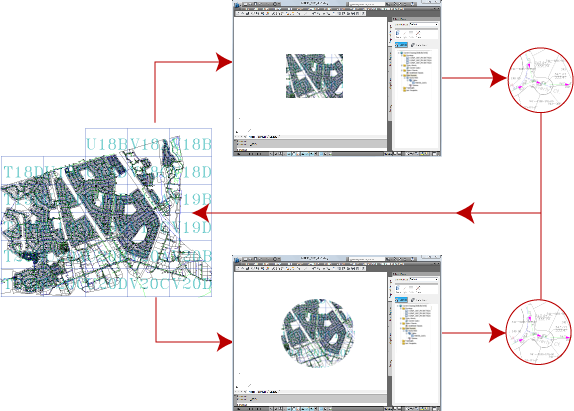

A rajzi objektumok, amelyeket mentési halmazokban kíván szerkeszteni (a vörös kör az ábrán) zárolva vannak, így más nem szerkesztheti azokat.
| Téradat típusa | Zárolási képesség |
|---|---|
| Oracle és ArcSDE | A program zárolja az egyes jellemzőket azok lefoglalásakor. |
| Csatolt rajzok (DWG) | A program zárolja az egyes objektumokat, ha lekérdezések használatával viszi azokat a térképre. |
Rajzok letisztázása
A Rajz letisztázása funkció eszközei segítségével automatizálhatja az általános rajzolási és digitalizálási hibák javítását. Törölheti például a kettőzött elemeket, kijavíthatja a hézagokat és a szabad objektumokat.

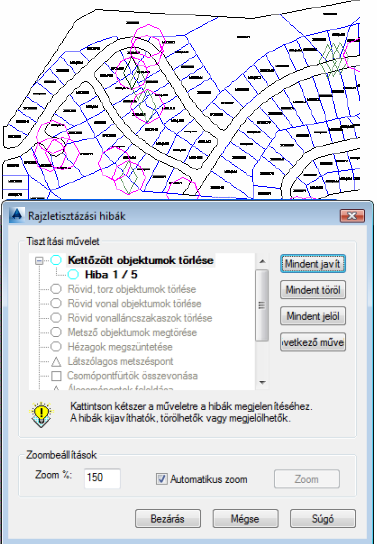

Interaktív módon tekintheti meg, jelölheti be és javíthatja ki a hibákat.
Koordinátageometriai parancsok használata
A vonalak, ívek, zárt vonalláncok és poligonok megrajzolásához egyszerű koordinátageometriát (COGO) hozhat létre és mérhet. A helyszínrajzok és a jelenlegi állapot megrajzolásakor irányszög, irány, hajlásszög és azimutszög szerint viheti be a geometriákat.

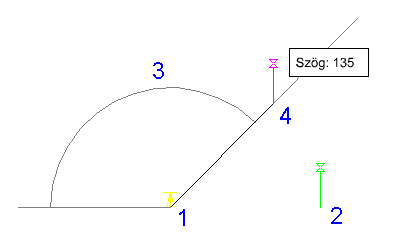

A Hajlásszög és távolság COGO parancs segítségével lehet meghatározni egy pontot egy másik ponttól számított hajlásszög és távolság alapján.
A COGO bevitel párbeszédpanelen manuálisan adhat meg koordinátákat, illetve kiválaszthatja azokat a rajzon vagy az Adattábla segítségével. A Visszaellenőrzési jelentés lehetőség két létező pont közötti kapcsolatról ad információt.
