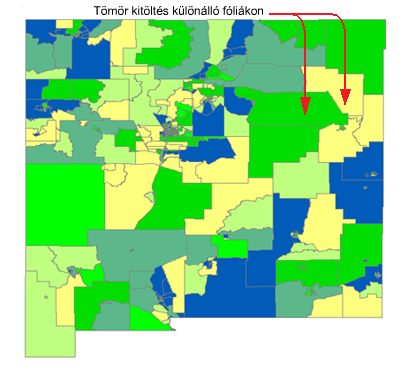

Kitölthet zárt vonalláncokat a rajzban tömör kitöltéssel és sraffozási mintákkal. Különböző színeket használhat például a 10 000 lakos alatti és feletti megyék megjelölésére.
Zárt vonalláncok kitöltése
Az ADEFILLPOLYG parancs mindig tömör kitöltést használó sraffozási objektumot hoz létre.
Használhatja a HSRAFFOZ parancsot is a zárt vonalláncok kitöltéséhez. A MPFILL parancs segítségével kitöltheti a poligon objektumokat.
Ha olyan zárt vonalláncokat mozgat, melyeket az ADEFILLPOLYG parancs segítségével töltött ki, a sraffozási objektumot is mozgatnia kell. Az AutoCAD Map 3D program a zárt vonalláncot és a sraffozási objektumot külön objektumként kezeli.
A zárt vonalláncok sraffozási mintákkal vagy tömör kitöltéssel való automatikus kitöltéséhez a lekérdezések végrehajtásakor használja a Tulajdonságok megváltoztatása jellemzőt a Lekérdezés megadása párbeszédpanelen.
Ha bejelöli az Asszociatív sraffozási objektumok létrehozása jelölőnégyzetet az AutoCAD Map beállítások párbeszédpanel Lekérdezés lapján, az AutoCAD Map 3D asszociatív sraffozási objektumokat hoz létre olyan sraffozási objektumoknak, amelyeket az ADEFILLPOLYG parancs, az ADEQUERY parancs (a Tulajdonságok megváltoztatása használatával) és a MAPTHEMATIC parancs (kitöltés használatával) hozott létre.
