Lekérdezett rajzi objektumok kitöltése sraffozási mintával

Zárt vonalláncok és körök kitöltésére a tulajdonság megváltoztatása művelet során sraffozási minták adhatók meg.

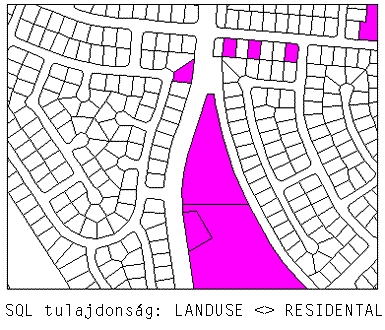

Az egy lekérdezés által kinyert zárt vonalláncokat a program bíbor sraffozási mintával tölti ki.

Lekérdezett rajzi objektumok kitöltése sraffozási mintával

1. A Munkatér Intéző Aktuális rajz területén kattintson a jobb gombbal az Aktuális lekérdezés elemre, majd kattintson a Megadás parancsra.
2. Hozzon létre vagy töltsön be egy lekérdezést azoknak az objektumoknak a kinyeréséhez, amelyeket ki szeretne tölteni.
3. A Lekérdezés megadása: Csatolt rajzok párbeszédpanelen kattintson a Tulajdonságok megváltoztatása gombra.
4. A Tulajdonságmódosítások beállítása párbeszédpanelen kattintson a Sraffozás gombra.
5. A Sraffozási opciók párbeszédpanelen adjon meg egy mintanevet, kattintson a Minta gombra, ha a sraffozási minták készletéből kíván választani, vagy kattintson a Kifejezés gombra, ha a sraffozás nevét megadó adatértéket kívánja kiválasztani (például egy objektumadat-táblából kíván kiválasztani egy mezőt).

   Az AutoCAD Map 3D program megjeleníti a kiválasztott sraffozási mintát. Az ISO szerinti sraffozási minták nem jelennek meg.

   Amennyiben nem ad meg mintát, az AutoCAD Map 3D tömörnek kinéző kitöltést használ.

6. Adja meg egy léptéket, elforgatást, fóliát és színt a sraffozási mintának.
7. Kattintson az OK gombra a Sraffozási beállítások párbeszédpanel bezárásához.

   A lekérdezés során kinyert zárt vonalláncokat és köröket a program a meghatározott sraffozással tölti ki.

8. Kattintson az OK gombra a Tulajdonságmódosítások beállítása párbeszédpanel bezárásához.
9. Győződjön meg arról, hogy a Tulajdonság megváltoztatása jelölőnégyzet be van jelölve.
10. A Lekérdezés módja területen válassza a Rajz lehetőséget.
11. Kattintson a Lekérdezés végrehajtása gombra az objektumok kinyeréséhez és módosításához.
