A jellemzők szétválasztásakor az eredményül kapott jellemzőtulajdonságokat a Szétválasztási és egyesítési szabályok párbeszédpanelen megadott szabályok határozzák meg.

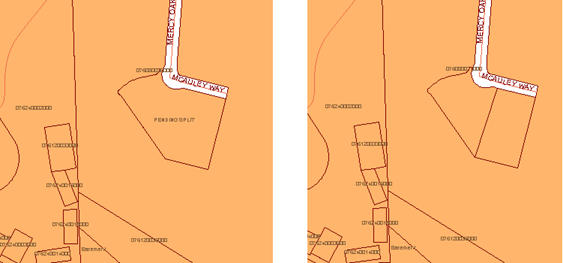

Az X telek két új, X1 és X2 telekre lett felosztva.
A Szétválasztási és egyesítési szabályok figyelmen kívül hagyása bekapcsolásával dönthet úgy, hogy figyelmen kívül hagyja a Szétválasztási és egyesítési szabályok párbeszédpanelen megadott szabályokat.
Szétválasztási kérdések beállításai
A jellemzők szétválasztásakor a művelet során a program kérdéseket fog megjeleníteni. A beállítások némelyikéhez megadhat alapértelmezéseket, illetve megadhatja, hogy a program a szétválasztási művelet során megjelenítse-e a kérdéseket.
- Új létrehozása/Többrészes létrehozása: Kattintson az Új létrehozása elemre a jellemző két részre való szétválasztásához. Több rész létrehozásához kattintson a Többrészes létrehozása elemre.
- Új jellemzőazonosító generálása /Létező használata: Kattintson az Új parancsra, hogy automatikusan egyedi azonosító jöjjön létre az új jellemzőkhöz. Kattintson a Létező elemre, ha az eredeti jellemző azonosítóját kívánja az összes újonnan létrejövő jellemzőhöz rendelni.
- Megrajzolni vagy kiválasztani szeretné-e a kettéosztáshoz használt vonalat: A Rajzol gombra kattintással megrajzolhatja azt a vonalat az eredeti jellemzőn át, amely mentén a szétválasztást el kívánja végezni. Kattintson a Kiválaszt gombra az eredeti jellemzőn már létező vonal vagy poligon kijelöléséhez, amely a szétválasztás helyét jelzi.
Jellemzők szétválasztása poligonokkal
Ha a jellemzőket poligonnal (vagy mpoligonnal) választja szét, a kimenet két csoportra osztható (belsőre és külsőre). A csoportokat a program a lehető legkevesebb többrészes típusba gyűjti, anélkül, hogy heterogén geometriatípusokat hozna létre. A bemenet minden egyes külön geometriatípusához (pont, vonal, poligon) többrészes jellemző jön létre.
A következő példában a vonal szétválasztása poligon használatával történt. A poligonon kívüli vonalakból többszörösvonal jellemző jön létre.
A poligonon belüli vonalszakaszból vonaljellemző jön létre (a jobb oldalon kék színnel látható). A poligonon kívüli vonalszakaszokból többszörösvonal jellemző jön létre (vörös színnel látható).
