Come utilizzare un elemento come riferimento in un altro elemento

Per utilizzare un elemento come riferimento in un altro elemento, attenersi alla procedura indicata di seguito.

Nota: Quando si lavora in un ambiente di progetto, assicurarsi che tutti i file utilizzati appartengano al progetto. Con i file di disegno non appartenenti ad un progetto non è garantita la completa funzionalità di Gestione disegni. Per utilizzare un file di disegno non di progetto come riferimento in un progetto, convertire dapprima il file in un elemento.

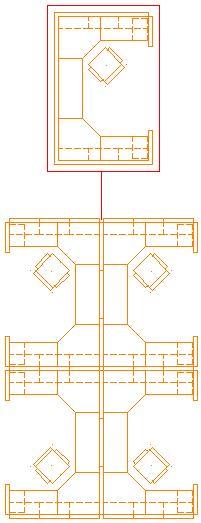

Elemento postazione di lavoro utilizzato quattro volte come riferimento in un gruppo di postazioni di lavoro

1. Nella barra degli strumenti Accesso rapido, fare clic su Navigatore progetto.
2. Selezionare la scheda Costruzioni.
3. Nella vista struttura dei disegni, individuare e aprire l'elemento in cui si desidera inserire un riferimento ad un altro elemento.
4. Nel Navigatore progetto, individuare l'elemento da utilizzare come riferimento nell'elemento aperto.
5. Creare un riferimento all'elemento nell'elemento aperto utilizzando uno dei seguenti metodi:

   Per...	Procedere nel modo seguente...
   Associare l'elemento come riferimento esterno all'elemento aperto	Selezionare l'elemento nella vista struttura dei disegni, fare clic con il pulsante destro del mouse, quindi scegliere Associazione Xrif. In alternativa, selezionare l'elemento nella vista struttura dei disegni e trascinarlo nell'elemento aperto nell'area di disegno di AutoCAD Architecture. Quando si associa un elemento come riferimento esterno, si crea un collegamento tra l'elemento di riferimento e l'elemento corrente; eventuali modifiche al primo vengono visualizzate nel secondo quando questo viene aperto o aggiornato.
   Sovrapporre l'elemento come riferimento esterno sull'elemento aperto	Selezionare l'elemento nella vista struttura dei disegni, fare clic con il pulsante destro del mouse, quindi scegliere Sovrapposizione Xrif. Quando si sovrappone un riferimento esterno, si crea anche un collegamento tra l'elemento di riferimento e l'elemento corrente. A differenza di un riferimento associato, un riferimento sovrapposto non viene incluso quando l'elemento stesso è associato o sovrapposto come riferimento ad un altro elemento o costruzione.
   Inserire l'elemento come blocco nell'elemento aperto	Selezionare l'elemento nella vista struttura dei disegni, fare clic con il pulsante destro del mouse, quindi scegliere Inserisci come blocco. Quando si inserisce un elemento come riferimento a blocco in un altro elemento, il collegamento tra l'elemento a cui si fa riferimento e l'elemento corrente viene interrotto. L'elemento inserito viene convertito in un blocco e non viene aggiornato alla modifica dell'elemento di riferimento. Il blocco può comunque essere modificato nell'elemento corrente.

6. Se necessario, modificare il riferimento esterno nell'elemento aperto.
