Come creare una scala a forma di L con pedata di 45 gradi

Per aggiungere una scala a forma di L con un giro di 45 gradi nel gradino a piè d'oca, attenersi alla procedura indicata di seguito.

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.

   Gestione stili verrà visualizzato con il disegno corrente espanso nella vista struttura.

2. Espandere Oggetti architettonici e Stili di gradini a piè d'oca.
3. Fare clic con il pulsante destro del mouse, scegliere Nuovo, quindi immettere Punto singolo - Pedata 2 come nome di stile.
4. Nella scheda Impostazioni, confermare che non sia stata selezionata l'opzione Usa linea alzata.
5. Selezionare Punto singolo per Tipo di gradino a piè d'oca.
6. Selezionare Regola giro gradino a piè d'oca e immettere 2 in Numero di pedate nel giro.
7. Fare clic su OK.
8. Aprire la tavolozza degli strumenti richiesta e selezionare uno strumento Scala.

   Se necessario, scorrere la tavolozza per visualizzare lo strumento che si intende utilizzare.

   Nota: In alternativa, scegliere scheda Iniziogruppo Creamenu a discesa ScalaScala.
9. Nel riquadro proprietà, fare clic sulla scheda Design, espandere Di base, quindi espandere Generale.
10. In Forma, selezionare A più pianerottoli.
11. In Tipo di giro, selezionare 1/4 giro.
12. In Stile gradino a piè d'oca, selezionare Punto singolo – Pedata 2.
13. Espandere Quote.
14. In Lunghezza rampa, selezionare Lunghezza pedata.
    Nota: Se per lo stile di scala è attiva l'opzione Estendi pianerottoli per impedire alzate e pedate sotto i pianerottoli, la rampa girerà esattamente intorno alla fine della scala.
15. Disegnare una scala con un giro di 90 gradi e premere INVIO.

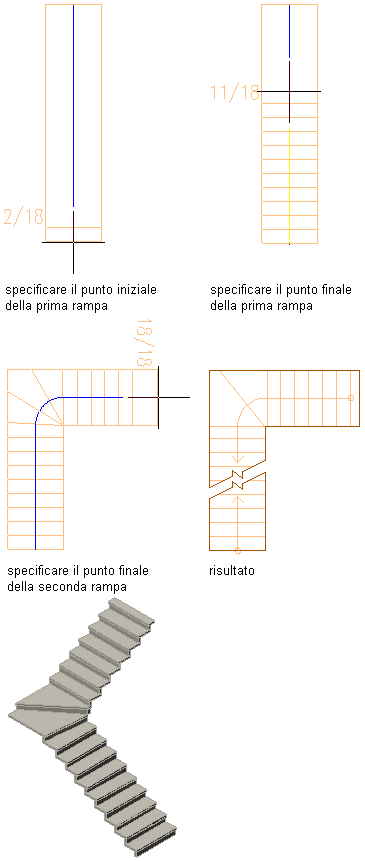

    Creazione di una scala a forma di L con pedata di 45 gradi

16. Selezionare la scala, immettere winderturnadjust alla riga di comando e premere INVIO.
    Nota: Il comando winderturnadjust modifica il numero delle pedate nell'area di giro di una scala mediante lo stile di gradino a piè d'oca ad un punto. Il numero di default delle pedate viene specificato nella scheda Impostazioni degli Stili di gradini a piè d'oca. È possibile modificare tale numero nella riga di comando durante l'esecuzione del comando winderturnadjust.

Quando il numero delle pedate nell'area del giro viene modificato, la linea di costruzione cambia posizione sulla scala perché la lunghezza della pedata deve restare costante lungo la scala. La modifica della pedata del gradino a piè d'oca comporta la modifica della larghezza e determina lo spostamento della linea di costruzione. È possibile modificare la linea di costruzione mediante i grip. Se la linea di costruzione viene spostata, tale modifica avrà delle ripercussioni sulle pedate dei gradini a piè d'oca.
