Per modificare l'area di un elemento massa rettangolare mediante i grip, attenersi alla procedura indicata di seguito. Un elemento massa rettangolare è qualsiasi elemento composto da quattro linee di base, ad esempio un arco, una volta a botte, un parallelepipedo, uno spiovente, una piramide, un triangolo isoscele o un triangolo rettangolo.
È anche possibile modificare le quote dell'elemento massa nel riquadro proprietà.

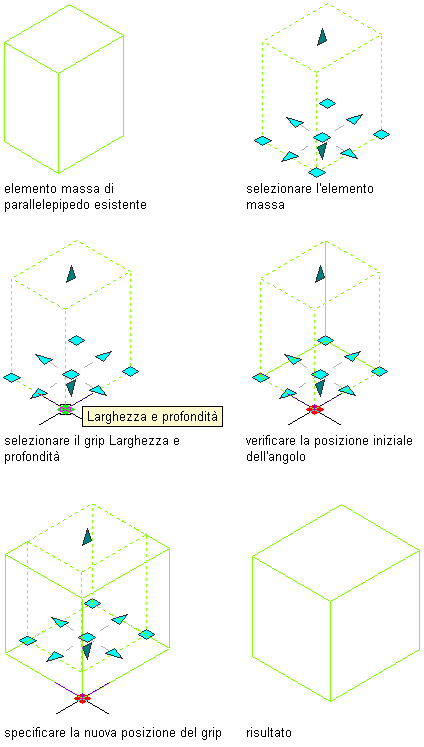

Modifica di un elemento massa parallelepipedo mediante il relativo grip angolare
- Selezionare l'elemento massa rettangolare per visualizzare i grip.
- Fare clic su un grip angolare (Larghezza e Profondità) e spostarlo nella nuova posizione oppure immettere un valore e premere INVIO.
Mentre si sposta l'angolo dell'elemento massa, la posizione dell'angolo opposto rimane fissa.
Per immettere un valore per la seconda direzione nelle modalità di modifica Larghezza e Profondità, premere TAB per passare alla seconda direzione.
