Per creare una scala a più pianerottoli, attenersi alla procedura indicata di seguito. È possibile utilizzare le forme di scala a più pianerottoli per definire sia rampe diritte che angolari. È possibile inserire giri di scala ad un quarto o a metà.
Questo tipo di scala è vincolato dalle convenzioni di design relative all'altezza della scala e all'altezza interpiano.
Quando si disegnano le alzate o le rampe di una scala, vengono visualizzate le linee di ogni pedata. Se si disegna un pianerottolo piano, le linee delle pedate non vengono visualizzate. Se si disegna un pianerottolo con un giro, le linee delle pedate angolate vengono visualizzate attraverso il giro. Queste linee temporanee non rappresentano necessariamente le posizioni effettive delle linee di pedata presenti nella scala finale. Inoltre, a sinistra della scala viene visualizzato il numero delle alzate effettive aggiunte alla scala rapportato al numero totale delle alzate necessarie ad una scala, ad esempio 10/18.
Nota: Per creare scale diritte con pianerottoli specificati dall'utente, utilizzare la forma a più pianerottoli con pianerottoli a metà. Scegliere tutti i punti lungo una linea retta per definire il punto iniziale e il punto finale della rampa.

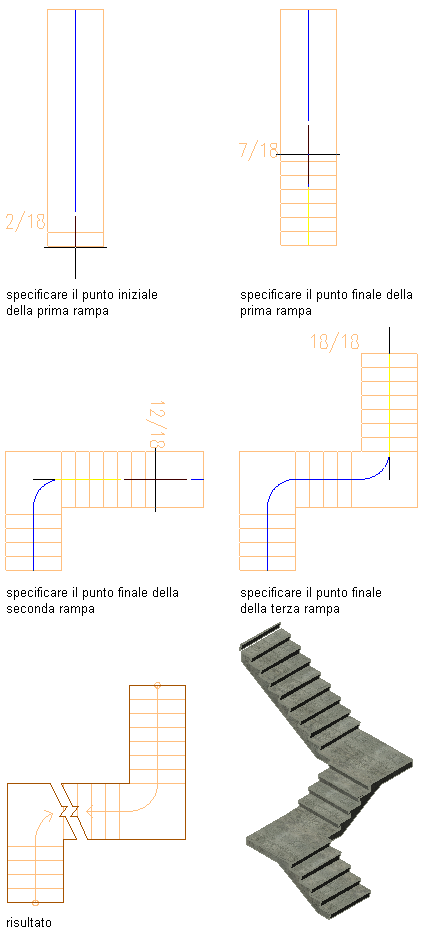

Creazione di una scala a più pianerottoli con pianerottoli 1/4
Suggerimento: Per assicurarsi che il riquadro proprietà sia visualizzato prima di selezionare uno strumento, scegliere
Proprietà.
Proprietà. - Aprire la tavolozza degli strumenti richiesta e selezionare uno strumento Scala.
Se necessario, scorrere la tavolozza per visualizzare lo strumento che si intende utilizzare.
Nota: In alternativa, scegliere.
- Nel riquadro proprietà, fare clic sulla scheda Design, espandere Di base, quindi espandere Generale.
- Selezionare uno stile.
- In Forma, selezionare A più pianerottoli.
- Specificare il tipo di giro.
Per... Procedere nel modo seguente... Creare un pianerottolo piano con una lunghezza personalizzata nel punto in cui gira la rampa di scale Selezionare 1/2 pianerottolo in Tipo di giro. Creare le scale con una lunghezza personalizzata nel punto in cui gira la rampa di scale insieme alle pedate del giro Selezionare 1/2 giro in Tipo di giro. Nota: Queste scale devono disporre di almeno tre segmenti e tutti gli angoli devono girare nella stessa direzione.Creare un pianerottolo piano nel punto in cui gira la scala con la lunghezza del pianerottolo uguale alla larghezza della scala Selezionare 1/4 pianerottolo in Tipo di giro. Nota: Queste scale dispongono generalmente di due o più rampe collegate da pianerottoli squadrati.Creare scale con pedate per tutta la lunghezza con uno o più giri in tutte le direzioni Selezionare 1/4 giro in Tipo di giro. Nota: Queste scale possono avere di due o più segmenti e gli angoli possono girare in entrambe le direzioni. - Impostare l'orientamento verticale della scala.
Per... Procedere nel modo seguente... Disegnare la scala da questo pavimento al pavimento superiore Selezionare Su per Orientamento Verticale. Disegnare la scala da questo pavimento al pavimento inferiore Selezionare Giù per Orientamento verticale. - Espandere Quote.
- Specificare larghezza, altezza e giustificazione della scala:
Per... Procedere nel modo seguente... Specificare la larghezza della scala Immettere un valore per Larghezza. Specificare l'altezza della scala Immettere un valore per Altezza. Impostare la giustificazione della scala Immettere un valore per Giustifica. Il valore Giustifica consente di impostare il punto di inserimento quando si posiziona la scala a sinistra, al centro o a destra dell'inizio della rampa di scale. - Specificare il punto di interruzione della scala.
Per... Procedere nel modo seguente... Inserire un'alzata al termine della rampa di scale Selezionare Alzata per Termina con.
Nota: L'altezza totale delle scale che terminano con un'alzata sarà uguale allo spessore della pedata meno l'altezza interpiano specificata.Inserire una pedata al termine della rampa di scale Selezionare Pedata per Termina con.
Inserire un pianerottolo al termine della rampa di scale Selezionare Pianerottolo per Termina con.
- Fare clic su
in corrispondenza di Convenzioni di calcolo.
Per... Procedere nel modo seguente... Impostare la lunghezza lineare totale della scala Immettere i valori per Lunghezza lineare e Conteggio alzate, quindi fare clic su OK. - Se la lunghezza lineare viene impostata automaticamente (
), il valore viene calcolato in base alla dimensione delle pedate e al conteggio delle alzate. - Se la lunghezza lineare viene definita dall'utente (
), la lunghezza della scala corrisponde alla quota immessa e gli altri tre valori vengono regolati entro i limiti di codice. - Quando il conteggio delle alzate viene definito dall'utente (), la profondità delle pedate viene aumentata o diminuita per adattarsi alla scala.
Specificare il numero totale di alzate della scala Immettere un valore per Conteggio alzate, quindi fare clic su OK. - Se il conteggio delle alzate viene impostato automaticamente (), il numero delle alzate si ottiene dalla lunghezza e dall'altezza totale della scala e dai limiti di codice impostati nella scheda Convenzioni design. Il valore della lunghezza lineare della scala viene regolato automaticamente.
- Se il conteggio delle alzate viene definito dall'utente (), è possibile specificare un valore da utilizzare per calcolare la profondità della pedata e l'altezza dell'alzata. Se questi valori non rientrano nei limiti della scala, viene visualizzato un messaggio d'errore.
Impostare l'altezza di tutte le alzate della rampa di scala Impostare tutti i campi su automatico ( ), fare clic sull'icona in corrispondenza dell'opzione Alzata per cambiarla in , quindi immettere un valore in Alzata. Fare clic su OK. Specificare la profondità di tutte le pedate della rampa di scale Impostare tutti i campi su automatico ( ), fare clic sull'icona accanto all'opzione Pedata per cambiarla in (definita dell'utente), quindi immettere un valore in Pedata. Il conteggio delle alzate può essere impostato anche una volta specificata la profondità dell'alzata. Fare clic su OK. Nota: Se un valore viene impostato per essere definito dall'utente nel foglio Convenzioni di calcolo, è possibile modificarlo direttamente nel riquadro proprietà.Nota: Se accanto ad un campo della finestra di dialogo Convenzioni di calcolo viene visualizzata l'icona
, tale campo non potrà essere modificato fino a quando l'impostazione di un altro campo non passerà da definita dall'utente () ad automatica (). - Se la lunghezza lineare viene impostata automaticamente (
- Espandere Avanzato.
- Specificare le impostazioni del pavimento.
Per... Procedere nel modo seguente... Modificare lo spessore del materiale di finitura del pavimento della parte superiore della scala Immettere un valore per Offset superiore. Modificare la profondità della struttura della parte superiore della scala Immettere un valore per Profondità superiore. Modificare lo spessore del materiale di finitura del pavimento nella parte inferiore della scala Immettere un valore per Offset inferiore. Modificare la profondità della struttura nella parte inferiore della scala Immettere un valore per Profondità inferiore. - Impostare l'altezza minima o il numero minimo di alzate in una rampa di scale oppure specificare *NESSUNO*.
- Impostare l'altezza massima o il numero massimo di alzate in una rampa di scale oppure specificare *NESSUNO*.
- Nell'area di disegno, specificare il punto di inserimento della scala.
Per rendere visibile un'area più ampia del disegno, spostare o nascondere il riquadro proprietà.
- Specificare il punto del primo giro o pianerottolo della scala.
- Continuare l'impostazione dei punti della scala. Nota: Se è stata impostata l'opzione Pianerottolo per Termina con, l'ultimo punto della scala al di sotto dell'ultima alzata indica la fine del pianerottolo.

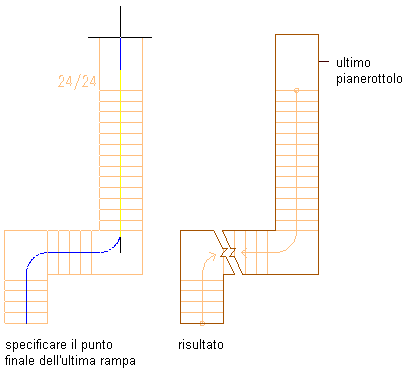

Impostazione della lunghezza dell'ultimo pianerottolo in una scala a più pianerottoli
- Continuare ad aggiungere scale o premere INVIO.
