Per aggiungere una scala diritta con le impostazioni specificate dall'utente, attenersi alla procedura indicata di seguito.
Creazione di una scala diritta
Suggerimento: Per assicurarsi che il riquadro proprietà sia visualizzato prima di selezionare uno strumento, scegliere
Proprietà.
Proprietà. - Aprire la tavolozza degli strumenti richiesta e selezionare uno strumento Scala.
Se necessario, scorrere la tavolozza per visualizzare lo strumento che si intende utilizzare.
Nota: In alternativa, scegliere.
- Nel riquadro proprietà, fare clic sulla scheda Design, espandere Di base, quindi espandere Generale.
- Selezionare uno stile.
- In Forma, selezionare Dritta.
- Impostare l'orientamento verticale della scala.
Per... Procedere nel modo seguente... Disegnare la scala da questo pavimento al pavimento superiore Selezionare Su per Orientamento Verticale. Disegnare la scala da questo pavimento al pavimento inferiore Selezionare Giù per Orientamento verticale. - Espandere Quote.
- Specificare larghezza, altezza e giustificazione della scala:
Per... Procedere nel modo seguente... Specificare la larghezza della scala Immettere un valore per Larghezza. Specificare l'altezza della scala Immettere un valore per Altezza. Impostare la giustificazione della scala Immettere un valore per Giustifica. Il valore Giustifica consente di impostare il punto di inserimento quando si posiziona la scala a sinistra, al centro o a destra dell'inizio della rampa di scale. - Specificare il punto di interruzione della scala.
Per... Procedere nel modo seguente... Inserire un'alzata al termine della rampa di scale Selezionare Alzata per Termina con.
Nota: L'altezza totale delle scale che terminano con un'alzata sarà uguale allo spessore della pedata meno l'altezza interpiano specificata.Inserire una pedata al termine della rampa di scale Selezionare Pedata per Termina con.
Inserire un pianerottolo al termine della rampa di scale Selezionare Pianerottolo per Termina con.
- Fare clic su
in corrispondenza di Convenzioni di calcolo.
Per... Procedere nel modo seguente... Impostare la lunghezza lineare totale della scala Immettere i valori per Lunghezza lineare e Conteggio alzate, quindi fare clic su OK. - Se la lunghezza lineare viene impostata automaticamente (
), il valore viene calcolato in base alla dimensione delle pedate e al conteggio delle alzate. - Se la lunghezza lineare viene definita dall'utente (
), la lunghezza della scala corrisponde alla quota immessa e gli altri tre valori vengono regolati entro i limiti di codice. - Quando il conteggio delle alzate viene definito dall'utente (), la profondità delle pedate viene aumentata o diminuita per adattarsi alla scala.
Specificare il numero totale di alzate della scala Immettere un valore per Conteggio alzate, quindi fare clic su OK. - Se il conteggio delle alzate viene impostato automaticamente (), il numero delle alzate si ottiene dalla lunghezza e dall'altezza totale della scala e dai limiti di codice impostati nella scheda Convenzioni design. Il valore della lunghezza lineare della scala viene regolato automaticamente.
- Se il conteggio delle alzate viene definito dall'utente (), è possibile specificare un valore da utilizzare per calcolare la profondità della pedata e l'altezza dell'alzata. Se questi valori non rientrano nei limiti della scala, viene visualizzato un messaggio d'errore.
Impostare l'altezza di tutte le alzate della rampa di scala Impostare tutti i campi su automatico ( ), fare clic sull'icona in corrispondenza dell'opzione Alzata per cambiarla in , quindi immettere un valore in Alzata. Fare clic su OK. Specificare la profondità di tutte le pedate della rampa di scale Impostare tutti i campi su automatico ( ), fare clic sull'icona in corrispondenza dell'opzione Pedata per cambiarla in , quindi immettere un valore in Profondità pedata. Il conteggio delle alzate può essere impostato anche una volta specificata la profondità dell'alzata. Nota: Se un valore viene impostato per essere definito dall'utente nel foglio Convenzioni di calcolo, è possibile modificarlo direttamente nel riquadro proprietà.Nota: Se accanto ad un campo della finestra di dialogo Convenzioni di calcolo viene visualizzata l'icona
, tale campo non potrà essere modificato fino a quando l'impostazione di un altro campo non passerà da definita dall'utente () ad automatica (). - Se la lunghezza lineare viene impostata automaticamente (

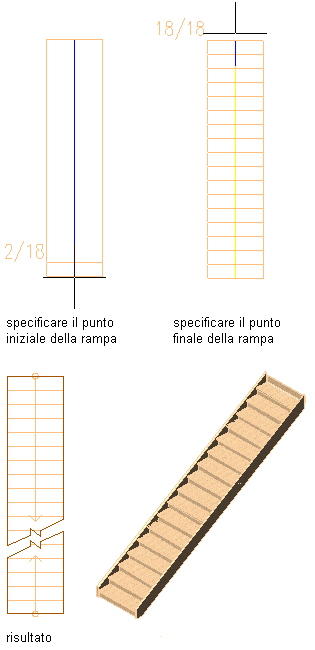

- Nell'area di disegno, specificare il punto di inserimento della scala.
Per rendere visibile un'area più ampia del disegno, spostare o nascondere il riquadro proprietà.
- Specificare il punto finale della scala.
- Continuare ad aggiungere scale o premere INVIO.
