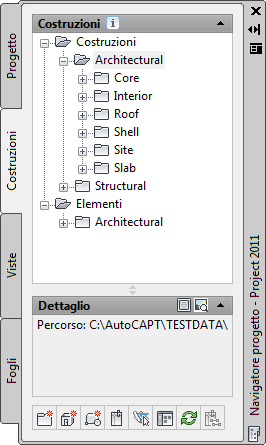

La vista struttura dei disegni è comune alle schede Costruzioni, Viste e Fogli del Navigatore progetto. In questa vista struttura vengono organizzati i file di disegno. Ogni scheda del Navigatore progetto, ad eccezione della scheda Progetto, presenta una struttura ad albero in cui vengono visualizzati i file di disegno del progetto, vale a dire elementi, costruzioni, viste e fogli.
- Nella scheda Costruzioni sono organizzati le costruzioni e gli elementi del progetto.
- Nella scheda Vista sono organizzati i disegni della vista, nonché le viste dello spazio modello associate.
- Nella scheda Fogli è possibile gestire i disegni a più fogli, i fogli, le viste dei fogli e il gruppo di fogli.
Vista struttura dei disegni
I file dei disegni appartenenti ad un progetto vengono visualizzati nelle rispettive schede della vista esplorazione dei disegni, nella quale i disegni vengono elencati in base alla categoria di appartenenza (cartella). Nella vista struttura dei disegni è possibile trascinare o copiare e incollare i file di disegno.

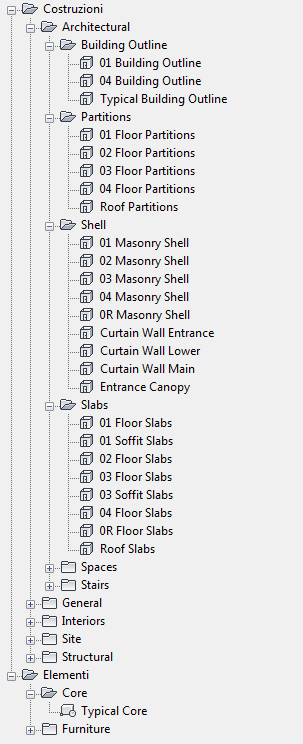

Struttura dei disegni espansa nella scheda Costruzioni
