Per trasmettere elettronicamente il disegno di un elemento, attenersi alla procedura indicata di seguito.
Trasmettere elettronicamente un disegno significa preparare un disegno per la consegna in forma elettronica. I file di disegno del pacchetto di trasmissione includono tutti i relativi file dipendenti, quali i riferimenti esterni e i file dei font.
- Nella barra degli strumenti Accesso rapido, fare clic su Navigatore progetto
. - Nella scheda Costruzioni selezionare l'elemento da trasmettere.
- Selezionare l'elemento, fare clic con il pulsante destro del mouse, quindi scegliere eTransmit.

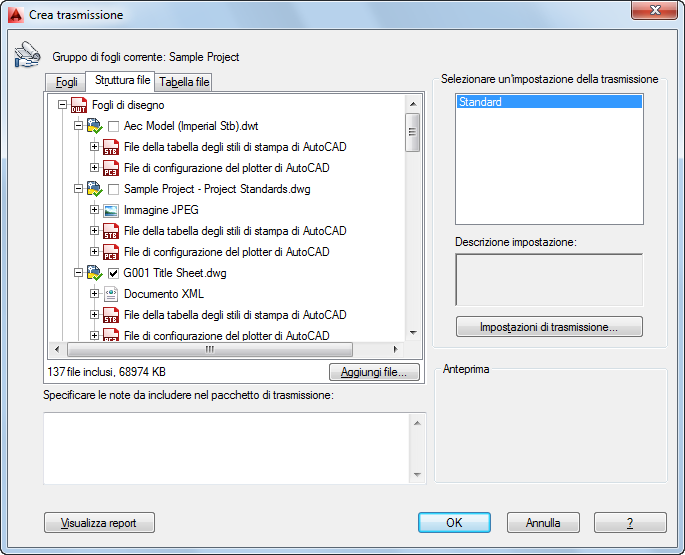

Viene visualizzata la finestra di dialogo Crea trasmissione.
- Nella scheda Struttura file o Tabella file, selezionare i componenti da includere nel pacchetto elettronico.
Nella scheda Struttura file sono visualizzati i file inclusi ordinati per tipo. Nella scheda Tabella file sono visualizzati tutti i file in una vista elenco. È possibile ordinare questo elenco per nome, percorso, tipo, versione, dimensioni e data.
- Fare clic su OK per avviare la trasmissione elettronica.
