Quando viene rilevato un problema nella procedura seguita per il disegno di un oggetto scala in AutoCAD Architecture, sulla scala nel disegno viene visualizzata un'icona soluzione.

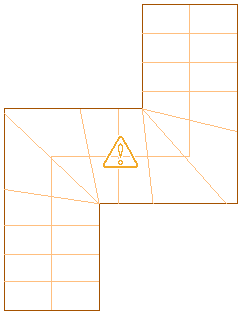

Scala con icona soluzione

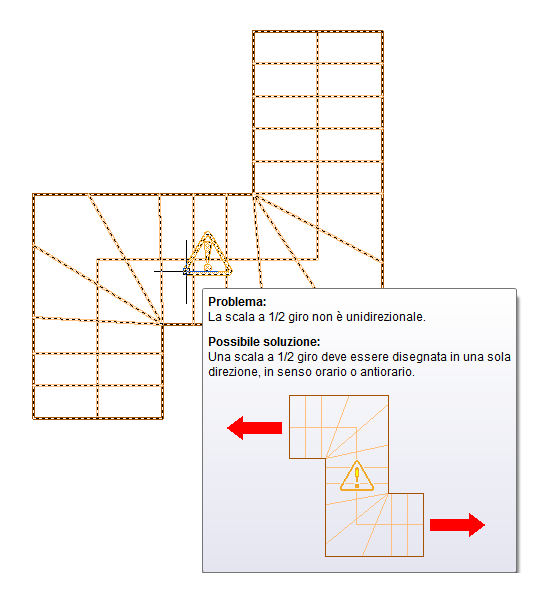

Posizionare il cursore sull'icona per visualizzare un messaggio in cui viene descritto il problema e vengono proposte una o più soluzioni possibili. Se sono necessarie informazioni più dettagliate, è possibile premere F1 per visualizzare l'argomento della Guida correlato.
Scala con icona soluzione
In molti casi le soluzioni visualizzate sono relative a problemi di configurazione non valida per un tipo di scala specifico. I collegamenti F1 disponibili nelle soluzioni consentono di accedere al presente argomento e alla tabella riportata di seguito, in cui sono indicati i diversi tipi di scale che è possibile disegnare in AutoCAD Architecture e la relativa descrizione. Fare clic sui collegamenti degli argomenti correlati per visualizzare istruzioni specifiche sul disegno di ogni tipo di scala.
| Vista 2D di una scala | Vista 3D di una scala | Forma scala | Tipo giro | Come disegnare |
|---|---|---|---|---|
 |
 |
Diritta | Nessuno | È possibile specificare i punti iniziali e finali della rampa. |
 |
 |
A forma di U | 1/2 pianerottolo | È possibile specificare i punti iniziali e finali della rampa. |
 |
 |
A forma di U | 1/2 giro | È possibile specificare i punti iniziali e finali della rampa. |
 |
 |
A più pianerottoli | 1/2 pianerottolo | Specificare i punti iniziali e finali della prima rampa e della rampa successiva. |
 |
 |
A più pianerottoli (diritta) | 1/2 pianerottolo | Specificare i punti iniziali e finali della prima rampa e della rampa successiva. |
 |
 |
A più pianerottoli | 1/2 giro | Specificare i punti iniziali e finali della prima rampa e della rampa successiva, disegnando in una sola direzione. |
 |
 |
A più pianerottoli | Pianerottolo 1/4 | Specificare i punti iniziali e finali della prima rampa; specificare il punto finale della rampa successiva; specificare il punto finale della rampa successiva. |
 |
 |
A più pianerottoli | 1/4 giro | Specificare i punti iniziali e finali della prima rampa; specificare il punto finale della rampa successiva; specificare il punto finale della rampa successiva. |
 |
 |
Chiocciola | Nessuno | Specificare il centro della scala a chiocciola; specificare il punto iniziale. |
 |
 |
Scala personalizzata (da disegno al tratto) | Nessuno | Eseguire un disegno al tratto della scala personalizzata; selezionare i lati destro e sinistro; selezionare il percorso della scala; selezionare i percorsi dei montanti sinistro, destro e centrale; selezionare la prima pedata del livello corrente; selezionare le alzate restanti. |
 |
 |
Scala personalizzata (da profilo alzata) | Nessuno | Disegnare il profilo dell'alzata personalizzata; creare una sequenza dei profili dell'alzata; selezionare il percorso scala; selezionare i percorsi dei montanti sinistro, destro e centrale; selezionare il primo profilo di pedata del livello corrente; selezionare i profili delle alzate restanti. |
 |
 |
Ancoraggio della scala al pianerottolo | Nessuno | Disegnare una scala a più pianerottoli; disegnare la scala diritta; selezionare la scala a più pianerottoli; ancorare la scala diritta ad un pianerottolo della scala a più pianerottoli. |
