Come modificare la posizione di oggetti ancorati a curve

È possibile modificare la posizione di un oggetto ancorato rispetto alla curva nelle direzioni X, Y e Z. È anche possibile ruotare e invertire l'oggetto lungo i suoi assi.

Nota: Per il posizionamento di blocchi multivista si presuppone che il punto di inserimento del blocco si trovi nel relativo punto medio.

1. Fare doppio clic sull'oggetto ancorato.
2. Nel riquadro proprietà, espandere Di basePosizione sulla curva.
   Suggerimento: È inoltre possibile accedere ai comandi per modificare la posizione di un oggetto ancorato dal relativo menu di scelta rapida. Selezionare l'oggetto ancorato, fare clic con il pulsante destro del mouse e scegliere Àncora di curva. Dal sottomenu scegliere il comando desiderato per modificare l'oggetto in relazione alla curva di ancoraggio.
3. Fare clic su Àncora.
4. Modificare la posizione lungo l'asse X.

   Per...	Procedere nel modo seguente...
   Modificare il punto di riferimento X sulla curva	Selezionare Inizio della curva, Punto medio della curva o Fine della curva nel campo Da.
   Specificare la distanza X tra il punto di riferimento sulla curva e l'oggetto ancorato	Immettere un valore in Distanza.
   Selezionare il punto sull'oggetto ancorato dal quale viene misurata la distanza X dalla curva	Selezionare Bordo iniziale dell'oggetto, Centro dell'oggetto o Bordo finale dell'oggetto nel campo A.

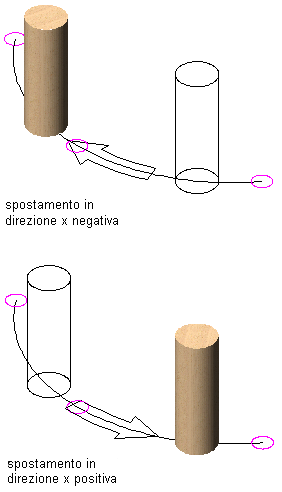

   Spostamento di un oggetto lungo una curva di layout nella direzione X

5. Cambiare la posizione lungo l'asse Y.

   Per...	Procedere nel modo seguente...
   Modificare il punto di riferimento Y sulla curva	Selezionare Estremità sinistra dell'ampiezza della curva, Centro della larghezza della curva o Estremità destra dell'ampiezza della curva nel campo Da.
   Specificare la distanza Y tra il punto di riferimento sulla curva e l'oggetto ancorato	Immettere un valore in Distanza.
   Selezionare il punto sull'oggetto ancorato dal quale viene misurata la distanza Y dalla curva	Selezionare Bordo iniziale dell'oggetto, Centro dell'oggetto o Lato posteriore dell'oggetto nel campo A.

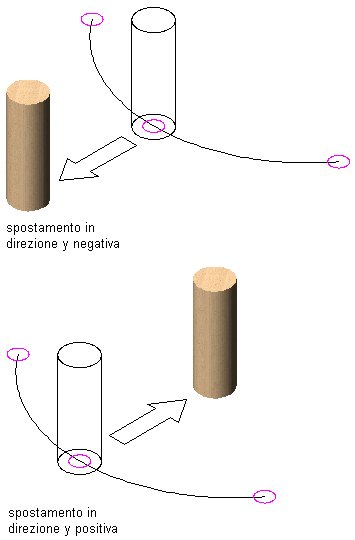

   Spostamento di un oggetto lungo una curva di layout nella direzione Y

6. Modificare la posizione lungo l'asse Z (verticale).

   Per...	Procedere nel modo seguente...
   Modificare il punto di riferimento Z sulla curva	Selezionare Estremità inferiore dell'altezza della curva, Centro dell'altezza della curva o Estremità superiore dell'altezza della curva nel campo Da.
   Specificare la distanza Z tra il punto di riferimento sulla curva e l'oggetto ancorato	Immettere un valore in Distanza.
   Selezionare il punto sull'oggetto ancorato dal quale viene misurata la distanza Z dalla curva	Selezionare Estremità inferiore oggetto, Centro dell'oggetto o Estremità superiore oggetto nel campo A.

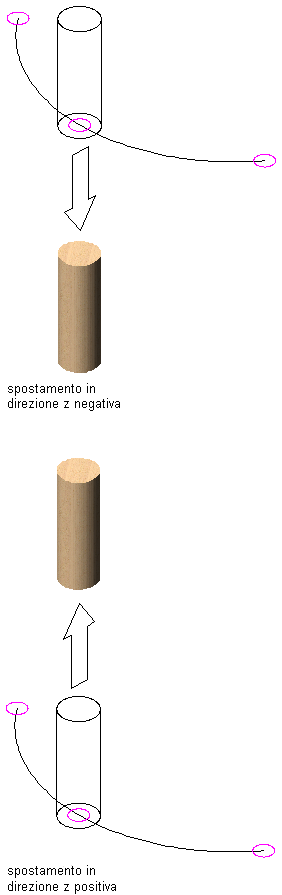

   Spostamento di un oggetto lungo una curva di layout nella direzione Z

7. Per modificare la rotazione dell'oggetto ancorato, immettere i valori per le rotazioni lungo gli assi X e Z.
8. Per invertire l'oggetto lungo uno degli assi, selezionare Inverti X, Inverti Y o Inverti Z.
9. Fare clic su OK.
