Per ancorare gli oggetti a nodi diversi, attenersi alla procedura indicata di seguito. È possibile associare un oggetto ancorato ad un altro nodo sulla stessa curva o griglia di layout oppure ad un'altra curva o griglia di layout.
Nota: Se si desidera spostare un oggetto ancorato su un nodo diverso della stessa curva o griglia di layout, è anche possibile trascinarlo sul nodo.
- Fare clic su
.
- Individuare Catalogo di strumenti standard Strumenti di layout e ancoraggio parametrici.
- Selezionare lo strumento Àncora di nodo e trascinarlo nell'area di lavoro. Nota: In alternativa, è possibile immettere NODEANCHOR alla riga di comando.
- Immettere i (Imposta nodo), quindi selezionare l'oggetto ancorato.
- Premere INVIO.
- Selezionare il nodo al quale si desidera ancorare l'oggetto.
- Premere INVIO.

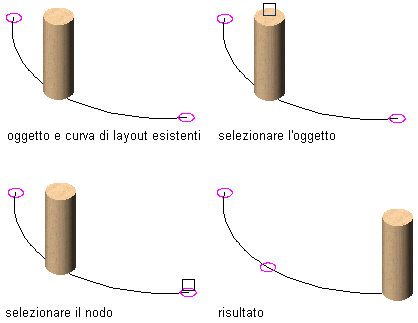

Spostamento di un oggetto ancorato su un altro nodo su una curva di layout
