Per aggiungere un tema di visualizzazione ad un disegno mediante l'inserimento di una legenda, attenersi alla procedura indicata di seguito.
La legenda del tema di visualizzazione attiva il tema di visualizzazione nella finestra e indica la funzione dei diversi colori, riempimenti o tratteggi utilizzati nel tema. I dati della legenda del tema di visualizzazione provengono dal gruppo voci di computo associato agli oggetti o agli stili degli oggetti in base a quanto specificato nello stile tema di visualizzazione. Quando si aggiungono nuovi oggetti ad un disegno, i dati vengono aggiunti alla legenda se soddisfano i criteri specificati nello stile tema di visualizzazione.
Se si inserisce una legenda del tema di visualizzazione mentre si lavora nello spazio carta, la legenda viene associata alla finestra. Se si inserisce una legenda del tema di visualizzazione mentre si lavora nello spazio modello, le relative modifiche vengono applicate a tutte le finestre dello spazio modello.

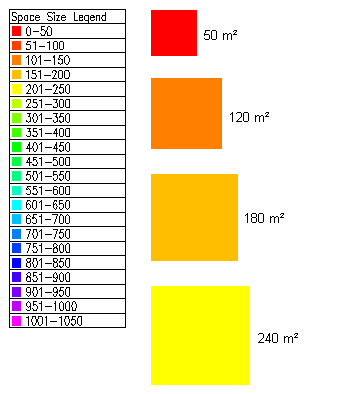

Legenda di un tema di visualizzazione basata sulla proprietà Dimensioni area
Per garantire che il tema di visualizzazione venga applicato, verificare le seguenti condizioni:
- Il disegno contiene uno stile tema di visualizzazione che specifica le impostazioni del tema e definisce le condizioni (regole del tema) per gli oggetti di cui si desidera modificare la visualizzazione.
- I dati del gruppo voci di computo sono associati agli oggetti o agli stili degli oggetti ai quali si desidera applicare lo stile tema di visualizzazione.
- Aprire la tavolozza degli strumenti contenente lo strumento Tema di visualizzazione che si desidera utilizzare e selezionarlo.
Nella tavolozza degli strumenti Computo di default dell'insieme di tavolozze degli strumenti sono disponibili tre strumenti Tema di visualizzazione di esempio. Altri strumenti Tema di visualizzazione sono disponibili nel catalogo degli strumenti di documentazione e negli strumenti di computo e reportistica del catalogo di strumenti standard. È possibile aggiungere questo strumento a qualsiasi tavolozza degli strumenti.
- Nell'area di disegno, specificare il punto di inserimento dell'angolo superiore sinistro della legenda del tema di visualizzazione.
- Specificare il punto di inserimento dell'angolo inferiore destro della legenda o premere INVIO per definire le dimensioni della legenda del tema di visualizzazione in base alla scala corrente del disegno.
Gli oggetti a cui viene applicato il tema di visualizzazione verranno modificati nel disegno come indicato nella legenda.
