Per impostare i vincoli della scala a chiocciola specificando la quantità di gradi totale o per pedata, attenersi alla procedura indicata di seguito. Questi campi sono disponibili solo quando si seleziona per la modifica una scala a chiocciola.
- Fare doppio clic su una scala a chiocciola per aprire il riquadro proprietà.
- Fare clic sulla scheda Design, espandere Di base, quindi Quote.
- Impostare il vincolo di arco.
Per... Procedere nel modo seguente... Visualizzare la scala a chiocciola senza vincoli Selezionare Libero per Vincolo arco. Impostare i gradi totali per la rampa di scala Selezionare Gradi totali per Vincolo arco e immettere un valore in Angolo arco. Impostare i gradi specifici per ogni pedata della scala Selezionare Gradi per pedata per Vincolo arco e immettere un valore in Angolo arco. - Specificare il raggio della scala.

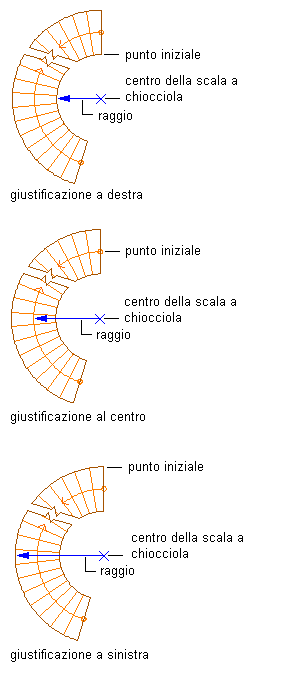

Il raggio viene misurato dal punto centrale della scala a chiocciola al punto di giustificazione selezionato.
