Un tipo di linea consiste in un modello ripetuto di lineette, punti e spazi vuoti che disegna una linea o una curva. È possibile assegnare i tipi di linea agli oggetti tramite layer oppure specificandoli in modo esplicito, indipendentemente dai layer su cui si trovano.
Tutti gli oggetti vengono creati con il tipo di linea corrente, che viene visualizzato nella tavolozza Proprietà e nel gruppo Proprietà della scheda Inizio della barra multifunzione quando non è selezionato alcun oggetto.
- Se il tipo di linea corrente è impostato su DaLayer, gli oggetti vengono creati con il tipo di linea assegnato al layer corrente.
- Se il tipo di linea corrente è impostato su DaBlocco, gli oggetti vengono creati con il tipo di linea Continuous, ossia un tipo di linea senza spazi incorporati, fino a quando non vengono raggruppati in una definizione di blocco. Quando il blocco viene inserito nel disegno, viene visualizzato il tipo di linea corrente per gli oggetti.
- Se il tipo di linea corrente è impostato in modo esplicito, ad esempio su ACAD_ISO02W100, gli oggetti vengono creati con il tipo di linea specificato, indipendentemente dal layer corrente.
- L'impostazione del tipo di linea CONTINUOUS consente la visualizzazione di una linea continua.
Alcune definizioni dei tipi di linea includono testo e simboli.
Caricamento dei tipi di linea
Per poter utilizzare tipi di linea differenti, è necessario prima caricarli da un file di definizioni di tipi di linea (LIN) mediante la finestra di dialogo Gestione tipo di linea (comando TLINEA) o in Gestore proprietà layer, colonna Tipo di linea. Una volta caricato un tipo di linea e salvato il disegno, la definizione del tipo di linea viene memorizzata nel disegno.
Sono disponibili due file di definizioni di tipi di linea: acad.lin per le unità imperiali e acadiso.lin per le unità metriche. I tipi di linea ACAD_ISO possono essere stampati con l'opzione di spessore della penna ISO.
Per rimuovere da un disegno le definizioni dei tipi di linea senza riferimento è possibile utilizzare il comando ELIMINA oppure eliminare i tipi di linea senza riferimento dalla finestra di dialogo Gestione tipo di linea. I tipi di linea DABLOCCO, DALAYER e CONTINUOUS non possono essere rimossi.
Controllare la scala dei tipi di linea
È possibile controllare la scala dei tipi di linea sia in modo globale per tutti gli oggetti, sia in modo esplicito per ciascun oggetto.
- Il fattore di scala globale controlla la scala del tipo di linea in modo globale, sia per gli oggetti nuovi che per quelli esistenti. È possibile accedere a questo valore dalla finestra di dialogo Gestione tipo di linea mediante il pulsante Mostra dettagli.
- La scala dell'oggetto corrente, definita anche scala del tipo di linea, controlla la scala del tipo di linea per i nuovi oggetti e può essere impostata in modo esplicito per gli oggetti esistenti. È possibile accedere a questo valore dalla tavolozza Proprietà e dalla finestra di dialogo Gestione tipo di linea.
Il valore di scala dell'oggetto corrente viene moltiplicato per il valore del fattore di scala globale in modo da ottenere la scala del tipo di linea visualizzata.
In un layout, per default, la scala del tipo di linea in diverse finestre di layout viene definita automaticamente in base alle unità dello spazio carta, indipendentemente dal livello di ingrandimento degli oggetti. Se si crea una nuova finestra di layout, utilizzare RIGENT per aggiornare la visualizzazione della scala del tipo di linea.
- Per default, sia la scala del tipo di linea globale sia quelle individuali sono impostate su 1.00. Più piccolo è il fattore di scala, maggiore sarà il numero di ripetizioni del modello generate per unità di disegno. Ad esempio, con un'impostazione pari a 0.5, per ogni unità di disegno vengono visualizzate due ripetizioni del modello nella definizione del tipo di linea.
- Nella maggior parte dei casi, è consigliabile lasciare il fattore di scala globale impostato su 1.00
- Questi tipi di linea non devono essere confusi con quelli hardware forniti da alcuni plotter. I tipi di linea tratteggiata producono risultati simili. È consigliabile tuttavia non utilizzare i due tipi di linea contemporaneamente, in quanto si potrebbero verificare effetti non desiderati.
Visualizzazione dei tipi di linea su polilinee e segmenti brevi

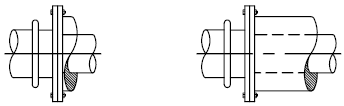

È possibile centrare il modello di un tipo di linea su ciascun segmento di una polilinea e controllare la visualizzazione del tipo di linea sui segmenti brevi. Se una linea è troppo breve per contenere anche una sola sequenza di trattini, il risultato sarà una riga continua tra i punti finali, come illustrato di seguito.
È possibile visualizzare adeguatamente i segmenti brevi utilizzando un valore minore per le relative scale individuali del tipo di linea.

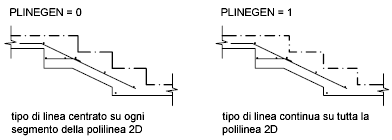

Per le polilinee, è possibile specificare se un modello di tipo di linea debba essere centrato su ogni segmento oppure se debba estendersi sui vertici per l'intera lunghezza della polilinea stessa. Per eseguire questa operazione, utilizzare la variabile di sistema PLINEGEN.
