Specifica se le facce, gli spigoli, i vertici o i suboggetti cronologia solido vengono evidenziati quando si passa il mouse su di essi.
| Tipo: | Intero |
| Salvato in: | Non salvato |
| Valore iniziale: | 0 |
In ambienti 3D complessi con molti oggetti, può essere utile per filtrare alcuni suboggetti nella selezione evidenziata.
| 0 | Quando il filtro dei suboggetti è disattivato, premere Ctrl+clic per selezionare facce, spigoli, vertici e suboggetti. (Maiusc+F1) |

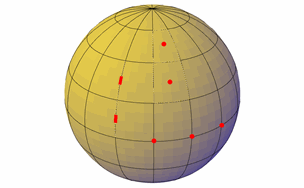

| 1 | È possibile selezionare solo i vertici (Maiusc+F2) |

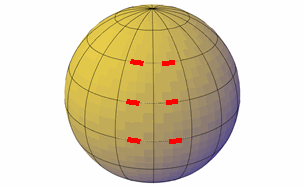

| 2 | È possibile selezionare solo gli spigoli. (Maiusc+F3) |

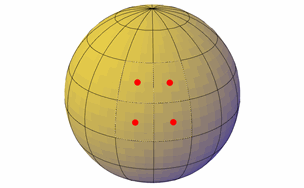

| 3 | È possibile selezionare solo le facce. (Maiusc+F4) |
| 4 | È possibile selezionare solo i suboggetti cronologia degli oggetti composti. (Maiusc+F5) |
| 5 | È possibile selezionare solo i componenti in una vista del disegno. |
Disattivare il filtro dei suboggetti se si desidera selezionare l'intero oggetto. È anche possibile premere Ctrl+clic per selezionare facce, spigoli e vertici.
Se il filtro è impostato sui vertici, non è possibile selezionare facce, spigoli o suboggetti cronologia.
Se il filtro è impostato sugli spigoli, non è possibile selezionare facce, vertici o suboggetti cronologia.
Se il filtro è impostato sulle facce, non è possibile selezionare spigoli, vertici o suboggetti cronologia.

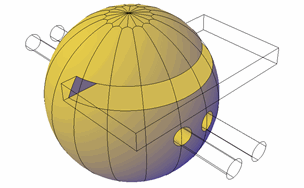

Se il filtro è impostato sui suboggetti cronologia, è possibile selezionare solo le rappresentazioni wireframe delle porzioni di oggetti rimosse durante operazioni di unione, sottrazione o intersezione.

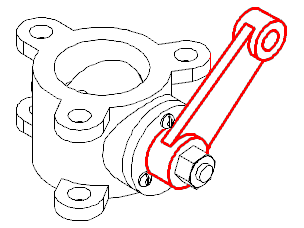

Quando il filtro è impostato per la vista del disegno, è possibile selezionare solo i componenti in una vista del disegno.
Cursori del filtro di selezione dei suboggetti
Se è stato impostato un filtro di selezione dei suboggetti, le immagini seguenti vengono visualizzate accanto al cursore:
|
Il filtro dei vertici è attivo |
|
Il filtro degli spigoli è attivo |
|
Il filtro delle facce è attivo |
|
Il filtro dei suboggetti cronologia è attivo |
|
Il filtro della vista del disegno è attivo |
|
Suboggetto non valido per la selezione |
