Inoltre possono essere associative, non associative o esplose. Le quote associative si adattano alle modifiche apportate agli oggetti geometrici da esse misurati.
L'associatività delle quote definisce la relazione fra gli oggetti geometrici e le quote che ne indicano le distanze e gli angoli. Sono disponibili tre tipi di associatività fra gli oggetti geometrici e le quote.
- Quote associative .Adattano automaticamente la posizione, l'orientamento e i valori di misurazione quando gli oggetti geometrici ad esse associate vengono modificati. È possibile associare le quote in un layout ad oggetti nello spazio modello. Queste vengono create quando la variabile di sistema DIMASSOC viene impostata su 2.
- Quote non associative .Vengono selezionate e modificate con la geometria che misurano. Le quote non associative non subiscono modifiche quando vengono modificati gli oggetti geometrici da esse misurati. Queste vengono create quando la variabile di sistema DIMASSOC viene impostata su 1.
- Quote esplose .Contengono un gruppo di oggetti separati invece di un singolo oggetto di quota. Queste vengono create quando la variabile di sistema DIMASSOC viene impostata su 0.
È possibile determinare se una quota è associativa o non associativa selezionandola, quindi eseguendo una delle seguenti operazioni:
- Utilizzare la tavolozza Proprietà (nella versione per Windows) o Analisi proprietà (nella versione per Mac) per visualizzare le proprietà della quota.
- Utilizzare il comando LISTA per visualizzare le proprietà della quota.
- Nella versione per Windows, utilizzare la funzione Selezione rapida per filtrare la selezione di quote associative o non associative.
Una quota viene considerata parzialmente associativa se una sola delle sue estremità è associata ad un oggetto geometrico. È possibile utilizzare il comando DIMRIASSOCIA per riassociare le quote non associative.
Controllo annotazioni
L'associatività tra una quota e un oggetto può essere persa per diversi motivi. Ad esempio:
- L'associatività tra una quota e un riferimento di blocco non viene mantenuta se, per effetto di una ridefinizione del blocco, lo spigolo a cui è associata la quota viene spostato.
- L'associatività tra una quota e una vista 2D della documentazione modello non viene mantenuta quando un evento di aggiornamento o modifica determina la rimozione dello spigolo con quote.
È possibile utilizzare Controllo annotazioni per tenere traccia dell'associatività della direttrice. Quando Controllo annotazioni è attivo, le quote che perdono l'associatività vengono contrassegnate da un flag.

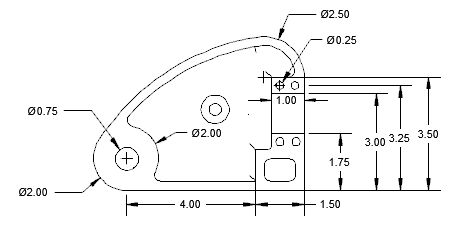

Prima dell'evento di aggiornamento

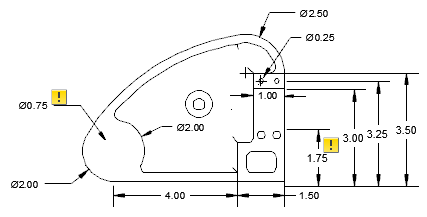

Dopo l'evento di aggiornamento
Se si fa clic su un flag, viene visualizzato un menu contenente le opzioni specifiche per la corrispondente annotazione dissociata. Il menu relativo a una quota che ha perso l'associatività consente di accedere ai comandi DIMRIASSOCIA e CANCELLA.
Condizioni e limitazioni speciali
Dopo aver eseguito una panoramica o uno zoom o dopo aver aperto un disegno modificato con una release precedente o con riferimenti esterni modificati, potrebbe essere necessario utilizzare il comando DIMRIGEN per aggiornare le quote associative.
Le quote associative supportano la maggior parte dei tipi di oggetto da quotare. Tuttavia, non supportano oggetti quali
- Tratteggi
- Immagini
- Sottoposti
- Oggetti multilinea.
- Solidi 2D
- Oggetti con proprietà di spessore 3D diversa da zero
Le quote associate alle viste di disegno del modello potrebbero perdere l'associatività se disegno viene aperto e salvato nuovamente in una release di AutoCAD anteriore alla 2012.
