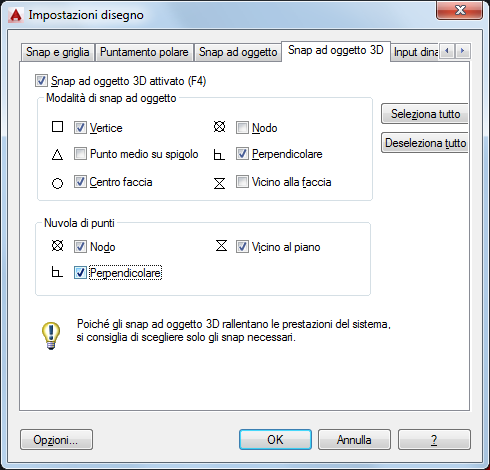

Scheda Snap ad oggetto 3D (finestra di dialogo Impostazioni disegno)

Controlla le impostazioni di snap ad oggetto per gli oggetti 3D.

Con le impostazioni di snap ad oggetto, anche dette modalità Osnap, è possibile specificare un punto snap in un punto esatto di un oggetto. Nel caso in cui sia stata selezionata più di una modalità, vengono applicate le modalità di snap selezionate per indicare il punto più vicino al centro della casella di apertura. Premere TAB per passare da un'opzione all'altra.

Elenco di opzioni

Snap ad oggetto 3D attivato

Attiva e disattiva le modalità snap ad oggetto 3D. Gli snap ad oggetto 3D selezionati nell'area Modalità di snap ad oggetto 3D vengono attivati insieme alla relativa modalità. (variabile di sistema 3DOSMODE)

Modalità di snap ad oggetto

Elenca le modalità di snap ad oggetto 3D.

Vertice

Esegue lo snap al vertice più vicino di un oggetto 3D.

Punto medio su spigolo

Esegue lo snap al punto medio dello spigolo di una faccia.

Centro della faccia

Esegue lo snap al centro di una faccia.

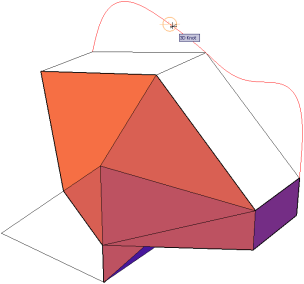

Nodo

Esegue lo snap ad un nodo di una spline.

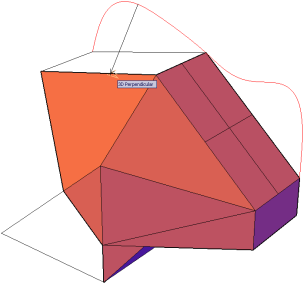

Perpendicolare

Esegue lo snap ad un punto perpendicolare ad una faccia.

Vicino alla faccia

Esegue lo snap al punto più vicino ad una faccia 3D.

Nuvola di punti

Attiva e disattiva le modalità di snap ad oggetto della nuvola di punti. Gli snap ad oggetto della nuvola di punti sono attivi quando la funzione di snap ad oggetto è attivata. (variabile di sistema 3DOSMODE)

Nodo

Esegue lo snap ad un nodo su una nuvola di punti indipendentemente dalla disponibilità dei dati di segmentazione risultanti dall'elaborazione di ReCap.

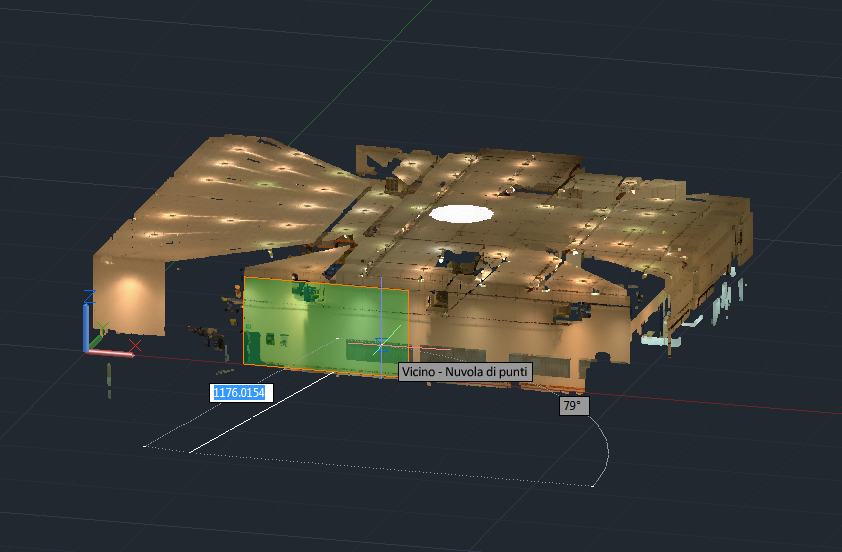

Vicino al piano

Esegue lo snap al punto più vicino su un segmento piano di una nuvola di punti. Quando viene rilevato un punto che fa parte di un segmento piano, lo snap si connette al piano di tale segmento. Il segmento piano viene visualizzato al momento dell'acquisizione del punto se l'evidenziazione dei segmenti è attivata. Sono necessari i dati di segmentazione generati da Autodesk ReCap.

Perpendicolare

Esegue lo snap perpendicolare ad un segmento piano di una nuvola di punti. Quando viene rilevato un punto che appartiene ad un segmento piano, lo snap si connette da un punto perpendicolare al piano di tale segmento, in modo analogo ad uno snap perpendicolare alla faccia di un solido. Il segmento piano viene visualizzato al momento dell'acquisizione del punto se l'evidenziazione dei segmenti è attivata. Sono necessari i dati di segmentazione generati da Autodesk ReCap.

Seleziona tutti

Attiva tutte le modalità snap ad oggetto 3D.

Deseleziona tutto

Disattiva tutte le modalità snap ad oggetto 3D.
