La distribuzione di un riflettore proietta un fascio di luce concentrato come un flash, un occhio di bue in un teatro o una luce anteriore. Un riflettore emette un cono di luce direzionale. È possibile controllare la direzione della luce e le dimensioni del cono. Così come accade con le luci puntiformi, un riflettore può essere impostato manualmente per attenuare l'intensità con la distanza. Tuttavia, l'intensità di un riflettore si attenua sempre in base all'angolo relativo al vettore della destinazione del riflettore. L'attenuazione è controllata dall'angolo dell'area di eccessiva brillanza e dall'angolo del fascio di luce. I riflettori sono utili per evidenziare funzionalità e aree specifiche del modello.
Riflettori nel flusso di lavoro fotometrico
Nel flusso di lavoro fotometrico, l'intensità dell'area di eccessiva brillanza cade al 50 per cento. L'area di eccessiva brillanza per l'illuminazione standard è al 100 per cento. Nell'angolo del fascio di luce, l'intensità del riflettore cade a zero. Ulteriori proprietà diventano disponibili per una luce puntiforme quando LIGHTINGUNITS è impostato su 1 (unità americane) o su 2 (unità internazionali SI) per l'illuminazione fotometrica:
- Intensità lampada. Consente di specificare la luminosità intrinseca della luce, nonché l'intensità, il flusso o l'illuminanza della lampada.
- Intensità risultante. Indica la luminosità finale della luce. (Prodotto dell'intensità della luce e del fattore di intensità. Sola lettura.)
- Colore lampada. Consente di specificare il colore intrinseco della luce standard o in temperatura Kelvin.
- Colore risultante. Indica il colore finale della luce. calcolato sulla base di una combinazione dei colori della lampada e del filtro. (Prodotto del colore della lampada e del colore del filtro. Sola lettura.)
Quando le unità di illuminazione del disegno sono fotometriche, la proprietà del tipo di attenuazione viene disattivata. Le luci puntiformi presentano un'attenuazione fissa, quadrata inversa. L'attenuazione del fascio di luce dell'area di eccessiva brillanza nell'immagine sottoposta a rendering varia dall'illuminazione standard in quanto utilizza una base matematica diversa.

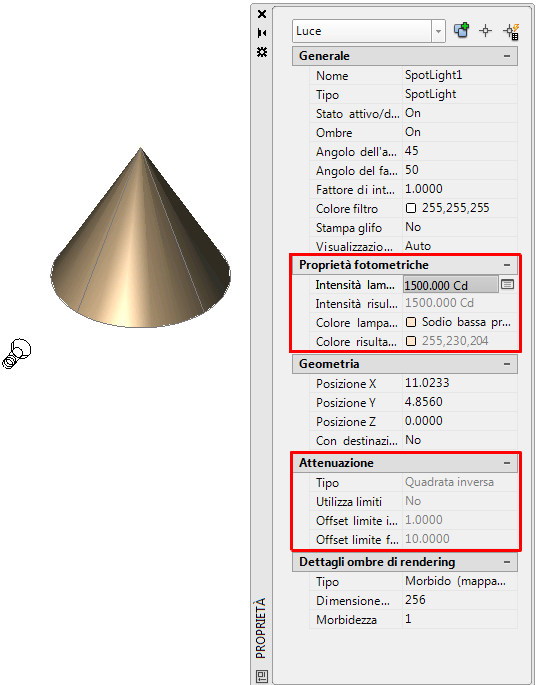

L'immagine che segue è un esempio di un riflettore fotometrico e della tavolozza delle proprietà dell'illuminazione con le proprietà fotometriche sottolineate:
