Stati degli oggetti sezione

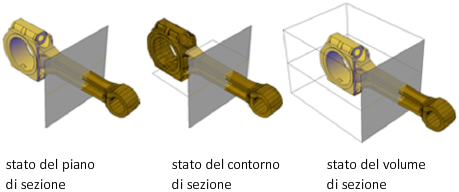

Gli oggetti sezione presentano i seguenti stati di visualizzazione:
- Piano di sezione. Vengono visualizzati la linea di sezione e l'indicatore del piano di sezione trasparente. Il piano di taglio si estende all'infinito in tutte le direzioni.
- Contorno di sezione. Il riquadro 2D mostra le estensioni XY del piano di taglio. Il piano di taglio lungo l'asse Z si estende all'infinito.
- Volume di sezione. Il parallelepipedo 3D mostra le estensioni del piano di taglio in tutte le direzioni.
È possibile selezionare i vari stati dell'oggetto facendo clic sul grip menu visualizzato quando si seleziona l'oggetto sezione.
Proprietà dell'oggetto sezione
Le proprietà dell'oggetto sezione vengono modificate nello stesso modo in cui si modificano le proprietà di qualsiasi altro oggetto di AutoCAD. Per ogni oggetto sezione, è possibile cambiare il nome, il layer e il tipo di linea. Ad esempio, è possibile modificare il colore e la trasparenza dell'indicatore del piano di sezione, ovvero il piano di taglio.
