ICONAUCS (comando)

Controlla la visibilità, la posizione, l'aspetto e la selezionabilità dell'icona UCS.

Trova

Nota: Per default, il gruppo Coordinate è nascosto nell'area di lavoro Disegno e annotazione. Per visualizzare il gruppo Coordinate, fare clic sulla scheda Vista, fare clic con il pulsante destro del mouse e scegliere Mostra gruppi, quindi fare clic su Coordinate. Nelle aree di lavoro 3D (non disponibili in AutoCAD LT), il gruppo Coordinate si trova nella scheda Inizio.

L'icona UCS indica la posizione e l'orientamento dell'UCS corrente. È possibile manipolare l'icona UCS utilizzando i grip. Questa impostazione viene controllata dalla variabile di sistema UCSSELECTMODE.

Nota: Se la posizione dell'origine dell'UCS non è visibile in una finestra, l'icona UCS viene visualizzata nell'angolo inferiore sinistro di tale finestra.

Vengono visualizzate le icone dei diversi Sistemi di Coordinate Utente nello spazio carta e nello spazio modello. Nello spazio modello, è possibile scegliere tra gli stili di visualizzazione dell'icona 2D e 3D (vedere l'opzione Proprietà):

• 2D. Viene visualizzata la lettera W nella parte Y dell'icona se l'UCS coincide con il Sistema di Coordinate Globali (WCS, World Coordinate System). Se l'UCS è ruotato in modo tale che l'asse Z si trovi su un piano parallelo al piano della vista, ovvero se il piano XY è parallelo all'osservatore, l'icona UCS 2D viene sostituita da un'icona raffigurante una matita spezzata.
• 3D. Viene visualizzato un quadrato nel piano XY all'origine se l'UCS corrente coincide con il WCS e se l'UCS viene visualizzato dall'alto (direzione Z positiva). Il quadrato non è presente se l'UCS viene visualizzato dal basso. L'asse Z è continuo se visualizzato dall'alto del piano XY e tratteggiato se visualizzato dal basso del piano XY.

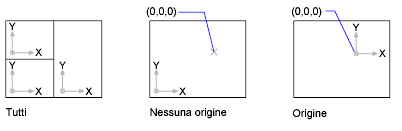

Nei seguenti esempi vengono illustrate due icone UCS 3D nello spazio modello e un'icona UCS in un layout dello spazio carta.

Vengono visualizzati i messaggi di richiesta seguenti.

Immettere un'opzione [ON/OFf//Nonsuorigine/ORigine/] <corrente>: Immettere un'opzione o premere Invio

On

Visualizza l'icona UCS.

Off

Disattiva la visualizzazione dell'icona UCS.

Tutto

Applica le modifiche apportate all'icona in tutte le finestre attive. Con le altre opzioni, il comando ICONAUCS ha effetto solo sulla finestra corrente.

Nonsuorigine

Visualizza l'icona nell'angolo inferiore sinistro della finestra, indipendentemente dalla posizione dell'origine del sistema UCS.

Origine

Visualizza l'icona in corrispondenza dell'origine (0,0,0) dell'UCS corrente. Se l'origine è esterna alla vista, viene visualizzata nell'angolo inferiore sinistro della finestra.

Selezionabili

Controlla se l'icona UCS è selezionabile e può essere modificata mediante i grip.

Proprietà

Visualizza la finestra di dialogo Icona UCS, in cui è possibile controllare lo stile, la visibilità e la posizione dell'icona UCS.
