Eseguire l'offset di un oggetto per creare un nuovo oggetto con la stessa forma dell'oggetto originale.
Ad esempio, se si esegue l'offset di un cerchio o di un arco, viene creato un cerchio o un arco più grande o più piccolo, a seconda del lato specificato per l'offset. Se si esegue l'offset di una polilinea, il risultato è una polilinea uguale all'originale.
Utilizzare OFFSET per eseguire l'offset dei seguenti tipi di oggetti:
- Linee
- Archi
- Cerchi
- Ellissi e archi ellittici, che risultano in una spline ovoidale
- Polilinee 2D
- Linee di costruzione (xlinee) e raggi
- Spline
Casi speciali per l'offset di polilinee e spline

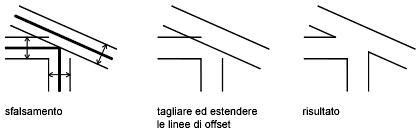

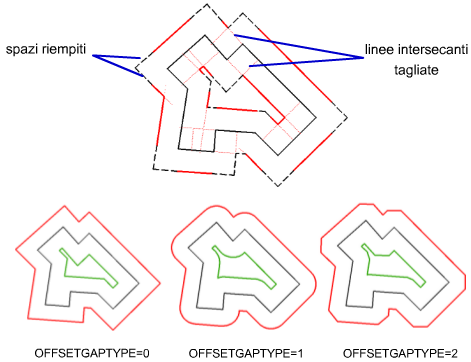

L'offset delle polilinee 2D sono singoli segmenti di linea, che danno origine a intersezioni oppure a spazi tra segmenti. Per completare l'offset, le linee che si intersecano vengono tagliate e gli spazi vengono riempiti.
Le spline vengono tagliate automaticamente quando la distanza di offset è superiore a quella che può essere accolta.
Il comando OFFSETSPIGOLO consente di creare una polilinea chiusa o una spline dagli spigoli di una faccia piana di un solido 3D o di una superficie. Le spline si ottengono quando uno o più segmenti di spigolo non possono essere rappresentati come linee, archi o cerchi. Ad esempio,

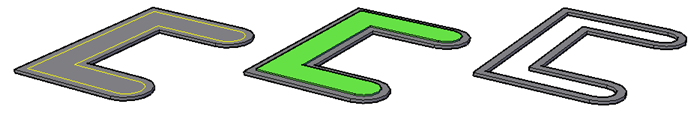

- Nella figura a sinistra, è stato eseguito l'offset dello spigolo della superficie superiore del solido, ottenendo la polilinea chiusa gialla mostrata.
- Nell'illustrazione centrale, viene estrusa la polilinea.
- Nell'illustrazione a destra, la polilinea è stata estrusa e quindi sottratta.

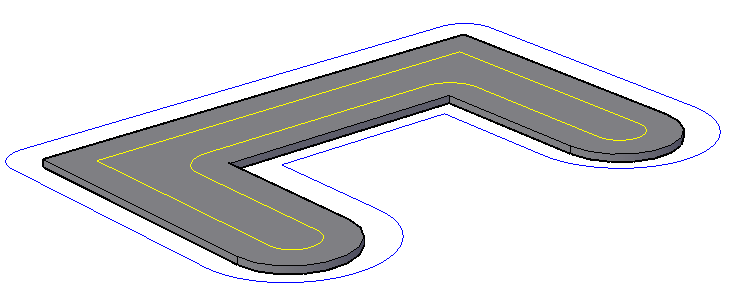

L'opzione Angolo consente di specificare gli angoli acuti o angoli arrotondati per la polilinea. Gli angoli esterni e interni, creano angoli arrotondati in modo differente a seconda che gli angoli siano concavi o convessi: il raggio degli archi mantiene la distanza di offset specificata.
