Informazioni sull'utilizzo dei modelli di nota direttrice dalla libreria dei simboli

In AutoCAD Mechanical è possibile specificare una formula per inserire il testo della nota direttrice. È possibile salvare tali formule come modelli e memorizzarle nella libreria di simboli.

La formula può contenere riferimenti all'oggetto a cui è associata la nota. Di conseguenza, quando le proprietà dell'oggetto associato cambiano, le modifiche vengono riportate automaticamente nel testo della nota. Quando si salva il modello è necessario selezionare la categoria del modello per specificare gli oggetti associati a cui verrà applicata la formula.

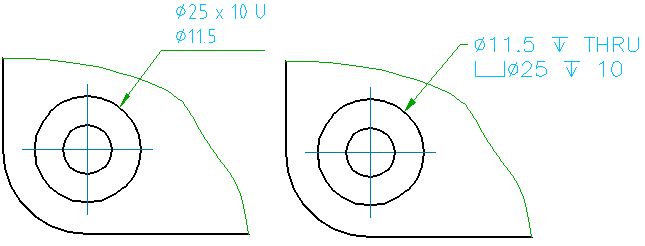

Ad esempio, se è stata creata una formula per visualizzare il diametro di un foro, è possibile salvare la formula nella libreria di simboli come modello che verrà applicato a un foro a diametro uniforme. Successivamente, quando si associa una nota direttrice a un foro a diametro uniforme, verrà applicato automaticamente il modello. La nota rileva il diametro in modo intelligente e visualizza automaticamente il relativo valore sotto forma di testo della nota.

In AutoCAD Mechanical sono disponibili diversi modelli per molte categorie di oggetti nella libreria di simboli della nota direttrice. Le note direttrice riconoscono gli oggetti associati e visualizzano informazioni relative al contesto, utilizzando il modello di default per la categoria specifica.

Una categoria può contenere più modelli, ma solo uno può essere configurato come default. Il modello di default viene applicato al momento della creazione di una nota direttrice. Dopo la creazione della nota, è possibile scegliere di applicare un modello diverso.

È possibile aggiungere nuovi modelli per la libreria di simboli oppure modificare i modelli esistenti. Se si modifica un modello di nota, tutte le note direttrice esistenti derivate dal modello in questione cambieranno automaticamente.

È possibile importare una libreria di simboli della direttrice da un altro disegno. È comunque necessario che le norme di disegno e la revisione delle note direttrice in entrambi i disegni siano identiche.

Nota: È possibile importare una libreria di simboli di un'altra revisione, ma della stessa norma, a patto che siano soddisfatte le seguenti condizioni.
  • Il disegno dal quale si sta eseguendo l'importazione è stato salvato in una versione precedente di AutoCAD Mechanical.
  • Il disegno corrente non contiene la revisione che si sta tentando di importare.

Durante il processo di importazione è possibile scegliere se sostituire l'intera libreria, aggiungere i simboli oppure sostituirli. Se si sceglie l'opzione di sostituzione, la libreria corrente verrà eliminata e sostituita con quella importata. Se si sceglie l'opzione di aggiunta, i modelli importati con lo stesso nome di modelli esistenti verranno rinominati aggiungendo un numero al nome. Se si sceglie l'opzione di sovrascrittura, i modelli importati sostituiranno i modelli esistenti con lo stesso nome.
