- Nell'area di disegno, fare doppio clic sul simbolo di spigolo da modificare.
- Nella finestra di dialogo Simbolo spigolo, eseguire le modifiche desiderate.
- Per impostare il simbolo come indicatore collettivo di tutti gli altri simboli di spigolo nel disegno, selezionare Inserisci come simbolo di maggioranza.
- Per inserire un simbolo di spigolo senza dati specifici, selezionare Consenti dimensione non definita e fare clic su Bavatura o sconfinamento consentiti oppure Gola di scarico obbligatoria. Per definire la direzione, selezionare un'opzione dall'elenco a discesa.
- Per impostare i dati per il simbolo dello spigolo, immettere il valore Simbolo spigolo nella casella superiore o inferiore nell'area dei parametri oppure selezionare il valore dall'elenco a discesa.
- Per visualizzare la revisione standard accanto al simbolo, selezionare Mostra etichetta standard.

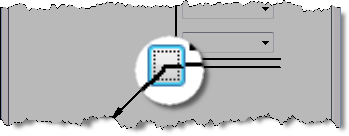

- Per aggiungere la designazione su tutto il profilo, fare clic sul pulsante Su tutto il profilo.
- Fare clic su OK.
