In questa sezione vengono illustrate le procedure ottimali per l'utilizzo del catalogo delle parti e vengono descritti scenari di lavoro specifici che possono causare problemi.
Quando si creano o si modificano reti di condotte, AutoCAD Civil 3D fa riferimento al catalogo delle parti per ottenere informazioni su ogni parte, sia essa una condotta o un pozzetto. È possibile utilizzare il generatore di parti per modificare i dati di qualsiasi parte e per ampliare il catalogo creando parti personalizzate aggiuntive. Come illustrato nella figura 1, ogni parte è definita da tre file con lo stesso nome principale, ma con estensioni diverse.

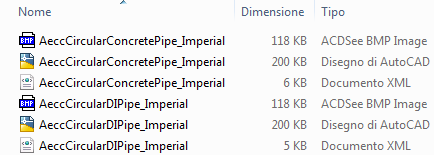

Figura 1: file di catalogo per due tipi di condotta circolare
Se si utilizza il generatore di parti per modificare una parte, si modificherà probabilmente il file XML contenente i dettagli delle quote e dei calcoli. È possibile, ma non necessario in tutti i casi, apportare modifiche ai file DWG e BMP.
Il catalogo delle parti di default per le reti di condotte viene installato in AutoCAD Civil 3D <versione>\ita\Pipes Catalog AutoCAD Civil 3D. È possibile puntare la Carta ad un catalogo diverso facendo clic su scheda Inizio
gruppo Crea progetto Imposta catalogo rete di condotte
, quindi modificando le impostazioni nella finestra di dialogo illustrata nella figura 2.
Figura 2: finestra di dialogo per l'impostazione dei cataloghi per le reti di condotte
Ambiente multiutente
In un ambiente di lavoro multiutente con più cataloghi delle parti, è semplice introdurre modifiche non desiderate nelle Carte se il contenuto dei cataloghi delle parti non è coerente e i cataloghi non sono memorizzati in percorsi standard. Tali modifiche possono essere introdotte in quanto ogni Carta fa riferimento al catalogo delle parti nella posizione specificata nel computer in cui è stata creata. Se la Carta viene aperta in un computer diverso, in cui non è possibile trovare un catalogo nello stesso percorso, viene utilizzato il percorso di default o il percorso definito nel secondo computer.
Se vengono soddisfatte le seguenti condizioni, possono verificarsi variazioni indesiderate a parti della Carta:
- L'utente del secondo computer modifica la rete di condotte con un'operazione che fa riferimento al catalogo delle parti.
- Le specifiche della parte a cui si fa riferimento nel catalogo corrente sono diverse da quelle del catalogo originale.
In tali casi, le specifiche della parte del catalogo corrente vengono applicate alla parte presente nella Carta.
Esempi di operazioni che fanno riferimento al catalogo e che possono avere come conseguenza modifiche indesiderate sono l'aggiunta di una parte alla rete o lo spostamento di una parte. Altre operazioni, ad esempio la modifica di un'etichetta, non fanno riferimento al catalogo.
