Nell'esercizio che segue viene illustrato il sistema migliore per inserire e quindi annotare i dati particella. L'operazione consiste in tre parti:
- Inserire un xrif della particella in una Carta che contiene oggetti AutoCAD.
- Etichettare le linee lotto.
- Modificare le etichette risultanti.
Aprire source.dwg e current.dwg in C:\Program Files\AutoCAD 2015\C3D\Help\Civil Best Practices Guide.
- Ingrandire current.dwg e fare clic su scheda Inserisci
gruppo Riferimento Associa
. Nella finestra di dialogo Seleziona file di riferimento, passare a source.dwg, selezionare il file e fare clic su Apri. - Nella finestra di dialogo Riferimenti esterni, impostare Punto di inserimento su 0,0,0, Scala su 1,1,1, e Angolo di rotazione su 0.
È consigliabile impostare il tipo di percorso relativo.

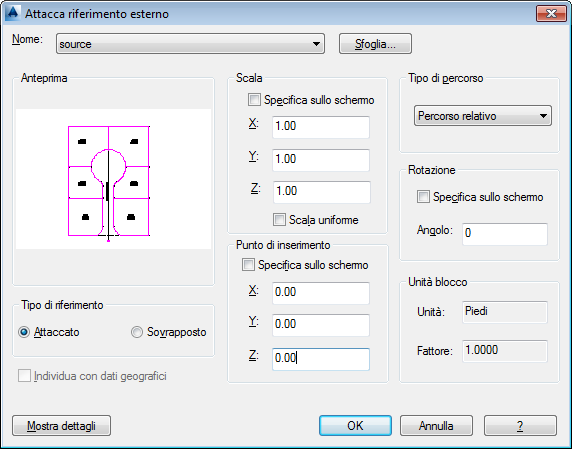

Figura 15: impostazioni richieste per l'etichettatura di Xrif
- Fare clic su OK.
- Aggiungere le etichette come se fossero dati normali. Fare clic sulla
. Etichettare tutte le linee e le curve che comprendono LOT7 e LOT16, ovvero i dati xrif. Utilizzare i comandi di etichettatura come se si trattasse di normali oggetti. - Selezionare le particelle xrif e fare clic con il pulsante destro del mouse su di esse, quindi osservare i comandi xrif disponibili. Nota:
I dati xrif vengono evidenziati con linee tratteggiate quando sono selezionati. I comandi xrif vengono applicati alle etichette corrispondenti in vari modi. Se si dissocia o si associa l'xrif, l'etichetta viene eliminata e deve essere ricreata.
- Fare clic con il pulsante destro del mouse su una particella esistente nella Carta corrente e notare il menu contestuale illustrato nella figura 16.

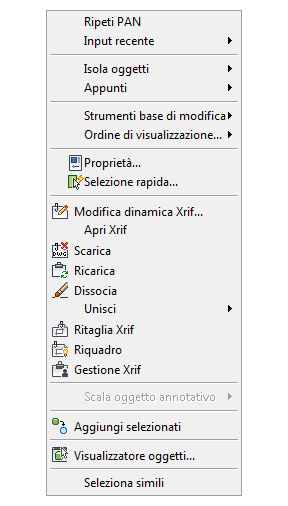

Figura 16: menu contestuale dell'oggetto xrif
Nota:Quando si etichettano gli xrif, definirli in modo da evitare confusione. Con Editor componenti di testo, aggiungere una convenzione al testo dell'etichetta per facilitare l'identificazione. Si tratta di una soluzione semplice per differenziare i dati degli xrif da quelli degli oggetti nativi.
